Параллельное соединение SINAMICS DC MASTER
Для увеличения мощности преобразователи SINAMICS DC MASTER можно включать параллельно. При этом должны быть выполнены следующие вторичные условия:
Аппаратные средства и соединительные штекери необходимые для передачи импульса поджига и установки высокоуровневой коммуникации, расположены на рсширении клемм (CUD).
Максимум можно включить 6 преобразователей. Из-за времени прохождения сигналов при параллельном включении нескольких преобразователей ведущий преобразователь следует располагать в середине. Максимальная длина кабелей интерфейса параллельного включения между ведущим и ведомыми приборами: 15 м.
Для разделения тока каждому прибору требуются одинаковые раздельные коммутирующие дроссели (uK мин. 2 %). Разность допусков дросселей соответствует уровню разделения тока. При работе без понижения мощности (снижение тока) рекомендуется допуск не хуже 5%.
Параллельно включать можно только преобразователи с одним и тем же номинальным током.
Допустимый выходной ток при параллельном включении составляет при соблюдении граничных условий:
I max = n × IN(SINAMICS DC MASTER)
n = число преобразователей SINAMICS DC MASTER
Резервная работа (способ "(n+m) “)
SINAMICS DC MASTER преобразователи могут также использоваться в резервной конфигурации в качестве специального рабочего режима параллельной связи. В этом рабочем режиме возможно поддержать работу с остающимся SINAMICS DC Master преобразователями, если один выходит из строя (например, если выходит из строя плавкий предохранитель). При правильной настройке и подключении, и цепь якоря и цепь возбуждения могут работать резервно.
Когда один из преобразователей выходит из строя, остальные продолжают работать без прерывания. Настраивая систему, важно отметить, что в резервном применении, номинальная мощность только n преобразователя (вместо n+m) должна быть достаточной.
В случае неисправности функциональность ведущего преобразователья автоматически передается. Следовательно этот рабочий режим возможен при выходе из строя как основного, так и несоновного преобразователя. ( MTBF данные в резервном режиме доступны по запросу).

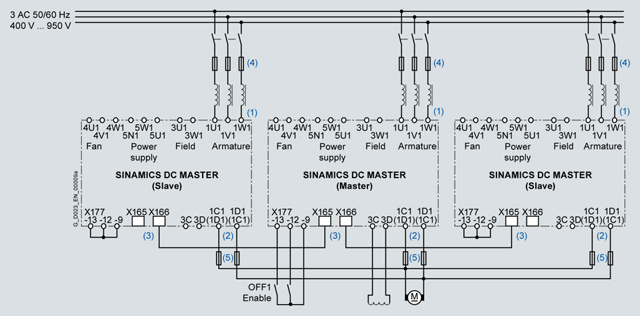

Схематичное соединение цепи якоря при параллельном соединении SINAMICS DC Master преобразователей
(1) Та же самая последовательность фазы требуется между 1U1/1V1/1W1.
(2) Та же самая последовательность фаз требуется между 1C1/1D1.
(3) Модули соединяются, используя (8-штыревые) огражденные патч-корды типа UTP CAT5 согласно ANSI/EIA/TIA 568, такие как те, которые используются в технологии сети PC. Стандартный кабель 5 м. длиной можно непосредственно куплен у Siemens (номер Заказа: 6RY1707-0AA08). Для параллельного соединения требуются кабели (n-1). Шинное окончание должно быть активизировано в устройствах, соединенных в начале и в конце шины.
(4) Эти плавкие предохранители могут использоваться только с преобразователями до 850 A.
(5) Только для преобразователей до 850 в четырехквадрантном режиме.
