Преобразователи постоянного тока и Модули управления

SINAMICS DC MASTER преобразователь



SINAMICS DC MASTER серия преобразователей включает версии продукта DC преобразователь комплектный и отдельный модуль управления.

 DC преобразователь включает силовую часть и предназначен для подключения к трехфазному электропитанию. Они используются для питания цепей якоря и поля. Номинальный постоянный ток простирается в диапазоне от 15 до 3 000 A и может быть увеличен путем параллельного подключения преобразователей.

В зависимости от применения существуют блоки для двух- и четырехквадрантной работы. Блоки автономны благодаря  интегрированному устройству параметризации и не требуют никакого дополнительного оборудования для параметризации. Все функции, связанные с разомкнутым и замкнутым контуром управления, а также вспомогательные функции и функции контроля обрабатываются системой микропроцессора. Заданные и фактические значения могут быть введены как аналоговые и цифровые.

 SINAMICS DC MASTER блок управления является преемником SIMOREG CM и используется главным образом, чтобы переоснастить и модернизировать существующие преобразователи.

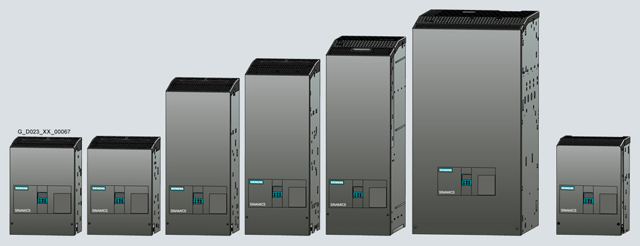

SINAMICS DC MASTER преобразователи доступны в следующих размерах (самовентилируемый до 125 A):

DC преобразователь

Модуль управления

номинальный ток
A

≤ 30

≤ 280

≤ 600

≤ 850

≤ 1 200

≤ 3 000

Габариты (Ш × В × Г)
мм

268 × 385 × 221

268 × 385 × 252

268 × 625 × 275

268 × 700 × 311

268 × 785 × 435

453 × 883 × 505

271 × 388 × 253


Подробные чертежы в формате  PDF и DXF  доступны на  DVD диске, поставляемом с каталогом D 23.1 и в интернете http://www.siemens.com/sinamics-dcm (информационный материал).
