AOP30 расширенная панель оператора является дополнительным устройством SINAMICS DC MASTER преобразователя. Она может быть заказана отдельно. Панель оператора предназначена только для установки вне преобразователя (например, в дверь шкафа до 4 мм, установочный вырез 141,5 × 197,5 мм).
Расширенная панель оператора обладает следующими свойствами и характеристиками:
- Графический LCD-дисплей (240 × 64 пикселей) с подсветкой для индикации переменных процессов прямым текстом и гистограммами
- Светодиодные индикаторы для отображения статуса работы
- RUN зеленый
- ALARM желтый
- FAULT красный
- Справочная функция, описывающая причины и способы устранения ошибок и аварийных сигналов
- Время и дата сохраняются благодаря внутренней буферной батарее
- Пленочная клавиатура с 26 клавишами
- Клавиатура для управления работой привода
- Локальный /дистанционный переключатель для выбора входной точки (приоритет задается либо на панель оператора, либо на клеммный блок пользователя)
- Цифровая клавиатура для ввода установки или значений параметров
- Функциональные клавиши для навигации по меню с подсказками
- RS232 и RS485 интерфейсы
- Подключение источника питания 24 В
- Преобразователем можно управлять с помощью AOP30 на расстоянии до 200 м. Кабель со встроенным питанием 24 В стандартной длины можно заказать в качестве аксессуара.
- Двухуровневая стратегия безопасности для защиты от случайного или несанкционированного изменения настроек.
- Работа привода с панели оператора может быть заблокирована с помощью пароля, обеспечивающего отображение на панели только значений параметров и переменных процессов.
- Пароль может быть использован для предотвращения несанкционированного изменения параметров преобразователя.
- Передняя панель со степенью защиты IP55, задняя - IP20
AOP30 и привод SINAMICS DC MASTER осуществляют связь через последовательный интерфейс RS485.
AOP30 может соединяться с CUD, а также с расширенной CUD SINAMICS DC MASTER.
Для работы панели AOP30 необходимо внешнее питание 24 В.

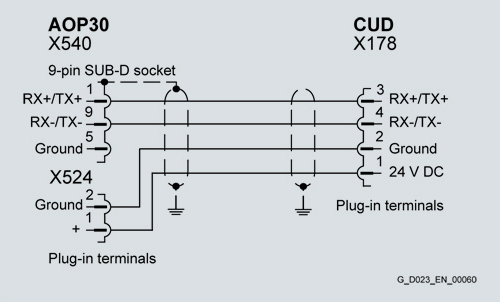

Распределение кабеля RS485 с 24 В источником питания CUD – макс.длина кабеля 50 м

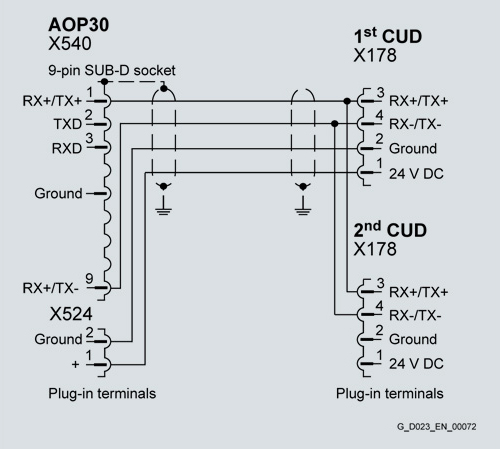

Распределение кабеля RS485 при использовании двух CUD (24 V источник питания от одного CUD) – макс.длина кабеля 50 м
Распределение кабеля RS485 при питании AOP30 от внешнего источника 24 В DC – максимальная длина кабеля 200 м

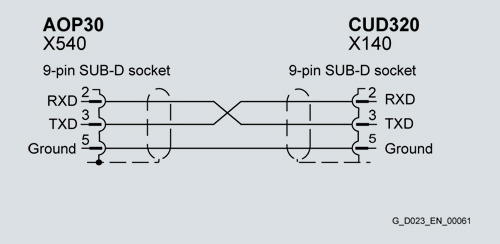

Распределение кабеля RS232 для подключения к AC SINAMICS блоку (не для SINAMICS DC MASTER!)
