Миграция контроллеров APACS+ используя DP/IO bus link и AS 417H
Нерезервированная конфигурация с одиночной станцией AS 417H

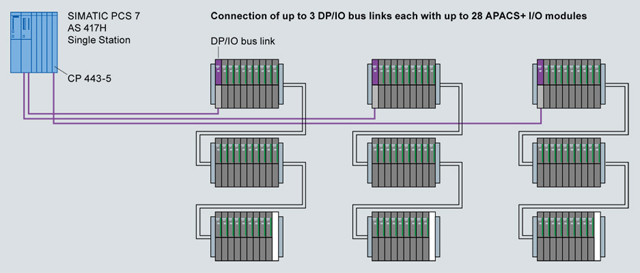

Пример максимальной конфигурации нерезервированной архитектуры с одиночной станцией AS 417H (AS 417‑4‑1H).

PCS 7 APACS+ DP/IO bus link вставляется вместо APACS+ CPU в старую стойку контроллера, подключенную, через плату сопряжения к PROFIBUS DP Master интерфейсу одиночной станции AS 417H.  К каждой станции AS 417H, можно подсоединить, через 2 встроенных PROFIBUS DP Master интерфейса и один модуль CP 443-5, до 3 PCS 7 APACS+ DP/IO bus links, каждая с до 28 модулями APACS+ I/O.

В сумме, это означает, что максимально можно подсоединить  до 84 APACS+ I/O. Актуальное количество зависит от типа канала и используемых модулей ввода/вывода. Типовое количество  - от 15 до 25 модулей APACS+ I/O на один PCS 7 APACS+ DP/IO bus link.

Максимальная конфигурация может быть определена, используя калькуляцию памяти, приведенную в таблице ниже.  При этом, требуемое количество памяти должно быть умножено на количество соответствующих модулей. Дополнительно. требуемое количество памяти для канала, должно быть умножено на количество соответствующих каналов. Суммарный объем памяти, не должен превышать 65 536 байт.

Калькуляция памяти

Тип модуля

Тип канала

Количество каналов

Размер канала

Требуемая память для типа канала (байт)

Введите количество каждого модуля и типа канала в соответвующую ячейку и вычислите общий размер требуемой памяти.

EAM

ACDI

0

x

62

= 0

EAM

AVDI

0

x

62

= 0

EAM

CPIF

0

x

90

= 0

EAM

CPIT

0

x

54

= 0

Тип модуля

Количество модулей

Требуемая память для модуля

Требуемая память дял типа модуля (байт)

EAM

EACI

0

x

78

= 0

EAM

EADO

0

x

62

= 0

EAM

EAOC

0

x

90

= 0

EAM

0

x

630

=

0

EAM

EAVI

0

x

78

= 0

IDM 115V

0

x

630

=

0

EAM

VPIF

0

x

90

= 0

IDM 230V

0

x

630

=

0

EAM

VPIT

0

x

54

= 0

IDM DC

0

x

738

=

0

IDM

IDDO

0

x

126

= 0

ODM 115V

0

x

630

=

0

IDM

IDMI

0

x

50

= 0

RTM

0

x

638

=

0

ODM

SDOC

0

x

66

= 0

SAI

0

x

630

=

0

RTM

RIC

0

x

102

= 0

SAM

0

x

630

=

0

RTM

RTD

0

x

114

= 0

SDM 24V

0

x

94

=

0

SAI

SAAI

0

x

102

= 0

SDM+ 24V

0

x

738

=

0

SAM

ACDO

0

x

66

= 0

SDM+ 48V

0

x

738

=

0

SAM

SADI

0

x

62

= 0

VIM

0

x

642

=

0

SAM

SAIC

0

x

86

= 0

DPIOB

1

x

400

=

400

SAM

SAOC

0

x

102

= 0

Общая требуемая память для модулей

400

SDM

DPCO

0

x

62

= 0





SDM

SDIC

0

x

42

= 0

Доступный размер памяти

65535

SDM

SDOC

0

x

66

= 0





SDM

SOEI

0

x

90

= 0





SDM

SOEO

0

x

110

= 0





VIM

TIC_

0

x

102

= 0





VIM

VIC

0

x

98

= 0

Размер свободной памяти

65135

Общий требуемый размер памяти для каналов

= 0




Децентрализованное резервирование и использованием резервированной станции AS 417H

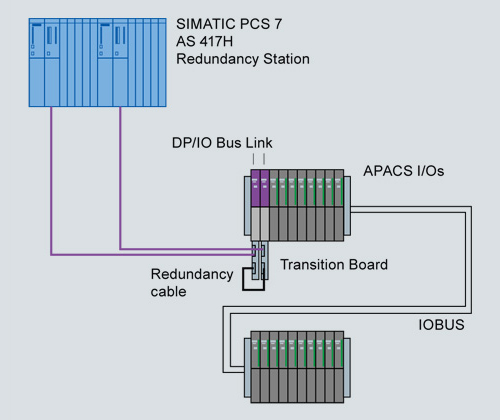

Пример конфигурации для децентрализованного резервирования с использованием AS 417H (AS 417-4-2H).

В случае децентрализованного резервирования, каждая резервированная PCS 7 APACS+ DP/IO bus links, соединяется со старой стойкой APACS+ контроллера через плату сопряжения к одному или двум резервированным каналам PROFIBUS DP Master, резервированной станции AS 417H (AS 417-4-2H). Для синхронизации 2 резервированные PCS 7 APACS+ DP/IO bus links, дополнительно подсоединяются с DP/IO, резервированным кабелем через плату сопряжения.

Показанный пример конфигурации нерезервированной архитектуры, может быть использован в децентрализованном резервировании с применением резервированной станции AS 417H.
