Миграция контроллеров APACS+ используя DP/IO bus link и AS 417H

Нерезервированная конфигурация с одиночной станцией AS 417H

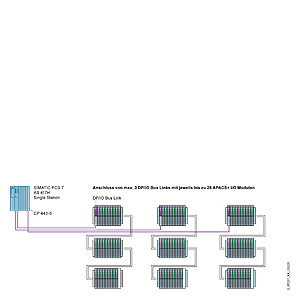

Пример максимальной конфигурации нерезервированной архитектуры с одиночной станцией AS 417H (AS 417‑4‑1H).

PCS 7 APACS+ DP/IO bus link вставляется вместо APACS+ CPU в старую стойку контроллера, подключенную, через плату сопряжения к PROFIBUS DP Master интерфейсу одиночной станции AS 417H. К каждой станции AS 417H, можно подсоединить, через 2 встроенных PROFIBUS DP Master интерфейса и один модуль CP 443-5, до 3 PCS 7 APACS+ DP/IO bus links, каждая с до 28 модулями APACS+ I/O.

В сумме, это означает, что максимально можно подсоединить до 84 APACS+ I/O. Актуальное количество зависит от типа канала и используемых модулей ввода/вывода. Типовое количество - от 15 до 25 модулей APACS+ I/O на один PCS 7 APACS+ DP/IO bus link.

Максимальная конфигурация может быть определена, используя калькуляцию памяти, приведенную в таблице ниже. При этом, требуемое количество памяти должно быть умножено на количество соответствующих модулей. Дополнительно. требуемое количество памяти для канала, должно быть умножено на количество соответствующих каналов. Суммарный объем памяти, не должен превышать 65 536 байт.

Калькуляция памяти						Тип модуля	Тип канала	Количество каналов		Размер канала	Требуемая память для типа канала (байт)
Введите количество каждого модуля и типа канала в соответвующую ячейку и вычислите общий размер требуемой памяти.						EAM	ACDI	0	x	62	= 0
						EAM	AVDI	0	x	62	= 0
						EAM	CPIF	0	x	90	= 0
						EAM	CPIT	0	x	54	= 0
Тип модуля	Количество модулей		Требуемая память для модуля		Требуемая память дял типа модуля (байт)	EAM	EACI	0	x	78	= 0
						EAM	EADO	0	x	62	= 0
						EAM	EAOC	0	x	90	= 0
EAM	0	x	630	=	0	EAM	EAVI	0	x	78	= 0
IDM 115V	0	x	630	=	0	EAM	VPIF	0	x	90	= 0
IDM 230V	0	x	630	=	0	EAM	VPIT	0	x	54	= 0
IDM DC	0	x	738	=	0	IDM	IDDO	0	x	126	= 0
ODM 115V	0	x	630	=	0	IDM	IDMI	0	x	50	= 0
RTM	0	x	638	=	0	ODM	SDOC	0	x	66	= 0
SAI	0	x	630	=	0	RTM	RIC	0	x	102	= 0
SAM	0	x	630	=	0	RTM	RTD	0	x	114	= 0
SDM 24V	0	x	94	=	0	SAI	SAAI	0	x	102	= 0
SDM+ 24V	0	x	738	=	0	SAM	ACDO	0	x	66	= 0
SDM+ 48V	0	x	738	=	0	SAM	SADI	0	x	62	= 0
VIM	0	x	642	=	0	SAM	SAIC	0	x	86	= 0
DPIOB	1	x	400	=	400	SAM	SAOC	0	x	102	= 0
Общая требуемая память для модулей					400	SDM	DPCO	0	x	62	= 0
						SDM	SDIC	0	x	42	= 0
Доступный размер памяти					65535	SDM	SDOC	0	x	66	= 0
						SDM	SOEI	0	x	90	= 0
						SDM	SOEO	0	x	110	= 0
						VIM	TIC_	0	x	102	= 0
						VIM	VIC	0	x	98	= 0
Размер свободной памяти					65135	Общий требуемый размер памяти для каналов					= 0

Децентрализованное резервирование и использованием резервированной станции AS 417H

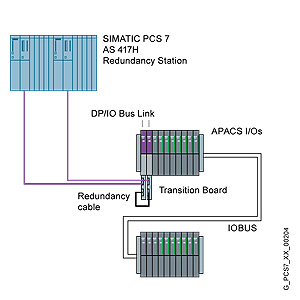

Пример конфигурации для децентрализованного резервирования с использованием AS 417H (AS 417-4-2H).

В случае децентрализованного резервирования, каждая резервированная PCS 7 APACS+ DP/IO bus links, соединяется со старой стойкой APACS+ контроллера через плату сопряжения к одному или двум резервированным каналам PROFIBUS DP Master, резервированной станции AS 417H (AS 417-4-2H). Для синхронизации 2 резервированные PCS 7 APACS+ DP/IO bus links, дополнительно подсоединяются с DP/IO, резервированным кабелем через плату сопряжения.

Показанный пример конфигурации нерезервированной архитектуры, может быть использован в децентрализованном резервировании с применением резервированной станции AS 417H.
