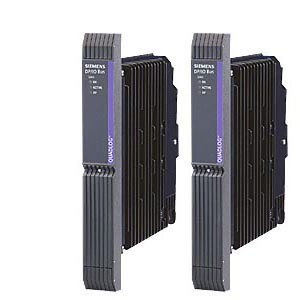

PCS 7 QUADLOG DP/IO bus link позволяет заменить существующие QUADLOG контроллеры (CCM, CCM+ or CCMx), на более мощные SIMATIC PCS 7 AS 417F (одиночная станция) или SIMATIC PCS 7 AS 417FH (резервированная станция), без обновления, установленных модулей QUADLOG I/O и полевой технолологии.
Плата сопряжения ACM и QUADLOG CPU в стойке модуля, просто заменяются внешними идентичными компонентами платы сопряжения DP/IO bus link и PCS 7 QUADLOG DP/IO bus link. PCS 7 QUADLOG DP/IO bus link может быть затем соединен с AS 417F/FH, посредством PROFIBUS DP DP/IO bus link платы сопряжения.
В результате более высокой производительности и скорости SIMATIC PCS 7 AS 417F/FH, возможно не только заменить контроллер 1:1, но также сократить их количество. Один SIMATIC PCS 7 AS 417F/FH может заменить 3 контроллера QUADLOG.
PCS 7 QUADLOG DP/IO bus link поддерживает нерезервированные и резервированные конфигурации (межузловое резервирование). AS 417F/FH (одиночная станция/резервированная станция) с модулями QUADLOG I/O на PCS 7 QUADLOG DP/IO bus link может также быть расширена модулями удаленного ввода-вывода ET 200M, по PROFIBUS DP.
