SIPLUS RIC IEC на S7: AS связь с основным центром управления
Сборки SIPLUS RIC

В дополнение к различным библиотекам протоколов телеуправления линейка продуктов системы телеуправления SIPLUS RIC в частности включает недорогие сборки для удаленных станций, на базе станции SIMATIC ET 200S со встроенным ЦПУ, SIMATIC SIMATIC S7-300 or SIMATIC S7-400.

Сборки SIPLUS RIC, сконфигурированные как "Ведомое устройство" для интерфейса телеуправления, обычно состоят из:

  • ЦПУ
  • Интерфейсного/Коммуникационного модуля
  • Карты памяти
  • CD с библиотекой и регистрационным.

В версии "SIPLUS RIC Extreme", они являются также подходящими для работы в исключительных условиях, например, температурах от-25 °C до +70 °C, конденсации или экстраординарных средних нагрузок.

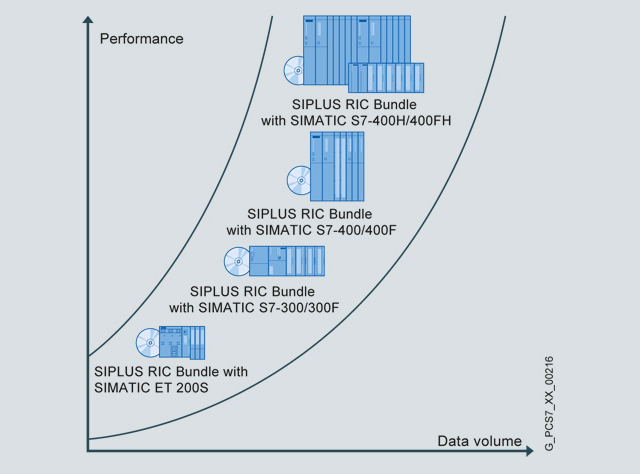

Масштабируемая производительность

Производительность универсальной технологии телеуправления может масштабироваться следующим образом со сборками SIPLUS RIC:

Сопряжение устройств защиты SIPROTEC

Расширения протокола IEC 870 5 103 Master для пакетов SIPLUS RIC сборок позволяет сопрягать устройства защиты SIPROTEC с SIMATIC PCS 7 TeleControl. Система автоматизации (S7-400/S7-300/ET 200S с ЦПУ) выступает преобразователем протокола данных защиты IEC 870-5-103 в протоколы IEC 870-5-101 or IEC 870-5-104.

По сравнению с сопряжением устройств защиты через PROFIBUS DP эта конфигурация обеспечивает преимущества:

  • Возможны большие расстояния
  • В систему управления передаются метки строго точного времени от защитного оборудования

Гибкость возможностей коммуникаций с SIPLUS RIC через ГВС (WAN)

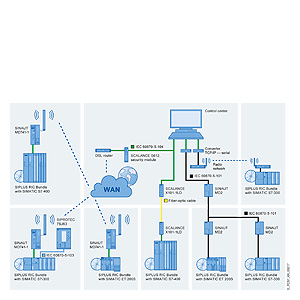

Сетевые топологии

SIPLUS RIC допускает сети телеуправления с шинными и звездообразными топологиями. Для обеспечения резервирования передачи данных, удаленная станция может соединяться с центром управления более чем двумя путями.

Для обмена данными между центром телеуправления и отдаленными станциями подходят различные среды передачи. В зависимости от протокола телеуправления могут быть выбраны и классические, и коммуникационные способы на основе TCP/IP. Также эти способы могут гибко комбинироваться в рамках одного проекта.

Классические ГВС(WAN) коммуникации

  • Выделенная линия через модем, напр. SINAUT MD2
  • Выделенная оптоволоконная линия
  • Частная радиосеть

ГВС(WAN) коммуникации на основе TCP/IP

  • Сети Ethernet, например, SCALANCE X на волоконно-оптической линии
  • Промышленная беспроводная ЛВС(LAN) с пом. SCALANCE W
  • Общедоступные сети и Интернет, используя DSL и/или GPRS
  • Спутниковая связь, например, с Inmarsat

Оборудование для разработки связи телеуправления, такое как преобразователи TCP/IP-Serial, модемы выделенных линий, преобразователи сред, маршрутизаторы TCP/IP, коммутаторы, кабели, и т.д. являются аксессуарами, которые не включены в этот каталог.
