SIPLUS RIC Compact: Модульные внешние станции удаленного управления

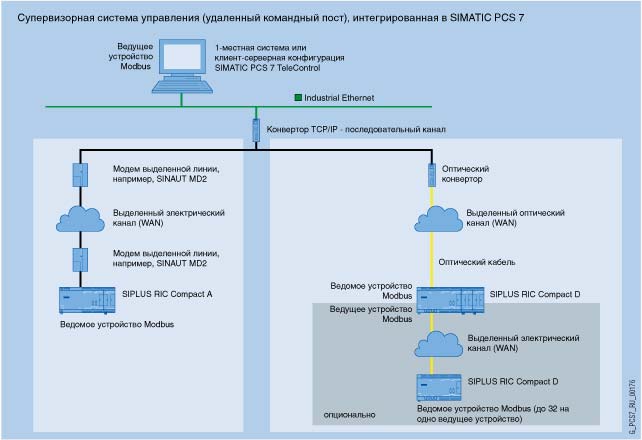

Пример конфигурации системы удаленного управления с SIPLUS RIC Compact и последовательной Modbus-коммуникацией

Система телеметрии для управления и мониторинга удаленных заводов обычно состоит из системы диспетчерского управления и одной или нескольких удаленных внешних станций для автоматизации соответствующих заводов или цехов. Это преимущественно используется в  нефте и газе, очистных сооружениях, производстве и распределении энергии и транспортных участках. Внешние станции иногда подвергаются экстремальным климатическим воздействиям.

В конфигурационных примерах систем удаленного управления, внешние станции реализованы используя SIPLUS RIC (Remote Interface Control). Система удаленного управления бесшовно интегрирована в SIMATIC PCS 7 process control system, используя SIMATIC PCS 7 TeleControl. Внешние станции SIPLUS RIC Compact могут коммуницировать с центром управления посредством Modbus протокола через последовательное соединение удаленного управления использую различные среды передачи сигнала (электрические/оптические). Вскоре будут доступны другие коммуникации (Ethernet TCP/IP)  и коммуникационные протоколы (например IEC 870‑5‑101 или IEC 870‑5‑104).

Требуемое оборудование для построения удаленного соединения, например конвертер между TCP/IP и Modbus, оптический конвертер FO, специальные модемные линии, электрические или оптические линии и пр. акессуары, не включены в этот каталог.

SIPLUS RIC Compact модульная система с интегрированными входами/выходами, подобранными для внешних станций систем дистанционного управления. Это крайне необходимо для контроля на местах небольших участков завода с небольшим или средним объемом данных.

Note:
SIPLUS RIC Compact может использоваться с SIMATIC PCS 7 V7 и SIMATIC PCS 7 TeleControl.
