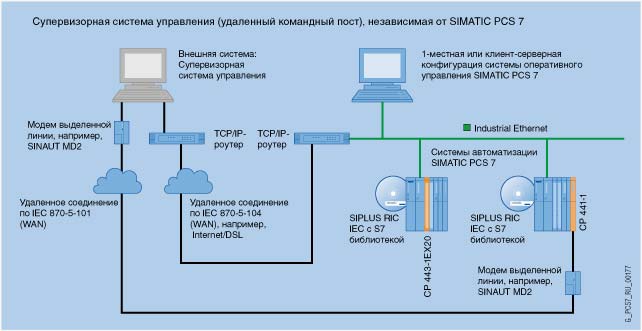

Пример конфигурации системы удаленного управления на базе SIMATIC PCS 7 AS и сторонним центром управления
В случае, если система SIMATIC PCS 7 имеет коммуникацию с удаленным центром управления или сторонней системой, используя стандарт IEC 870‑5 удаленного управления, IEC 870‑5‑101 (последовательный) и IEC 870‑5‑104 (TCP/IP) протоколы удаленного управления могут быть выполнены в системе SIMATIC PCS 7.
Возможные области применения включают:
- Интеграция силовых установок, базирующихся на SIMATIC PCS 7 в центр управления для распределения энергии
- Интеграция насосных и компрессорных автоматических станций, используя SIMATIC PCS 7 в вышестоящие центры управления перекачкой газа, нефти или воды
В этом случае IEC 870‑5‑101 поддерживает классическое WAN соединение через модемы и выделенные линии. Используя IEC 870‑5‑104 протокол, базирующийся на TCP/IP, возможны такие WAN соединения, как Internet/DSL или GPRS. В зависимости от протокола в автоматизированной системе используются или CP 441 (IEC 870‑5‑101) или CP 443‑1EX20 (IEC 870‑5‑104) модули.
Материалы, требуемые для проектирования связи с системой удаленного управления, например TCP/IP router, CP 443-1EX20, CP 441-1, специализированные модемные кабели и пр. аксессуары, не включены в данные каталог.
В автоматизированной системе SIMATIC PCS 7, дополнительный драйвер блок из SIPLUS RIC IEC, S7 библиотеки, осуществляет адаптацию интерфейса для коммуникации, используя IEC 870‑5‑101 или IEC 870‑5‑104 стандартные протоколы. Как правило в SIMATIC PCS 7, конфигурирование осуществляется, используя SIMATIC Manager.
Примечание:
Блоки SIPLUS RIC IEC в S7 библиотеке могут быть использованы вместе с автоматизированными системами из SIMATIC PCS 7 V7. Для конфигурирования удаленного управления, описанного в этой секции каталога, используйте SIPLUS RIC IEC в S7 библиотеке, независимо от SIMATIC PCS 7 TeleControl.
