Принцип действия болта с шаровой головкой

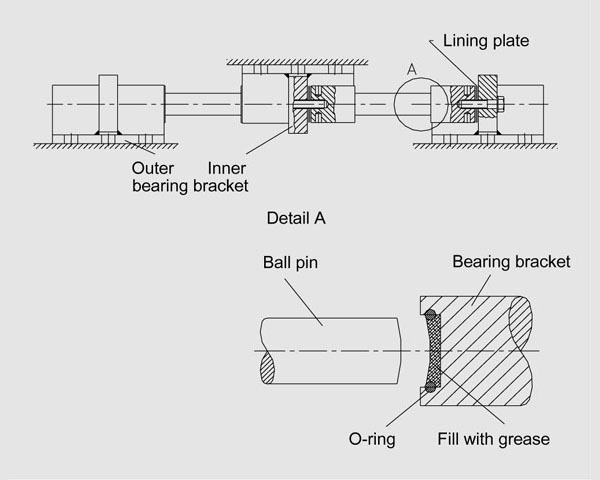

Соединение на основе болта с шаровой головкой
Опора А несущей конструкции опирается на фундамент через два болта с шаровой головкой и контропоры В и С. За счет этого А зафиксирована в направлении контропоры, а в вертикальном направлении, наоборот, возможен свободный откат.
Направляющие болты с шаровой головкой отличаются следующими особенностями:
- На результат измерений влияет только относительно небольшое трение качения
- Опора направляется строго вертикально и за счет этого возможно достаточное вертикальное движение без вращения несущей конструкции
- Передача больших поперечных сил при компактности конструкции
При проектировании следует соблюдать следующие пункты:
- Продольные оси направляющих болтов должны располагаться на высоте приложения нагрузки на весоизмерительную ячейку и в той же горизонтальной плоскости
- Внутренние и внешние опорные кронштейны должны располагаться под прямым углом к продольной оси
