Ковшовые весы с двумя изгибными опорами и одной весоизмерительной ячейкой
В весах, к точности которых предъявляются умеренные требования (например, взвешивание с целью выяснения уровня заполнения), при трехточечной опорной системе можно использовать вместо трех весоизмерительных ячеек одну ячейку и две изгибных опоры, вместо трех ячеек.
При четырехточечной опорной системе для определения уровня заполнения используются две весоизмерительных ячейки и две изгибный опоры.
Конструкция на базе изгибных опор - самое экономичное решение, которое способно гасить горизонтальные силы на уровне опор. Это позволяет исключить дополнительную привязку. Если интенсивные горизонтальные силы возникают вне уровня опор (например, энергия ветра), необходимо принять соответствующие меры.
Весы, оснащенные изгибными опорами, могут обеспечить точность от 1% до 2%, если выполнены следующие условия:
- Ковш должен быть расположен симметрично
- Нагрузка должна распределяться равномерно, в том числе и тогда, когда емкость заполнена.
- Смещения центра тяжести (например, вызванные движением насыпного конуса) должны быть полностью исключены.
- Необходимо максимально большое расстояние между весоизмерительной ячейкой и изгибной опорой
- Изгибные опоры следует установить таким образом, чтобы образовалась одна линия шарниров (линия опрокидывания). Так, например, стойки двух изгибных опор должны находиться на одной линии, либо поверхности стоек должны лежать в одной и той же воображаемой плоскости.

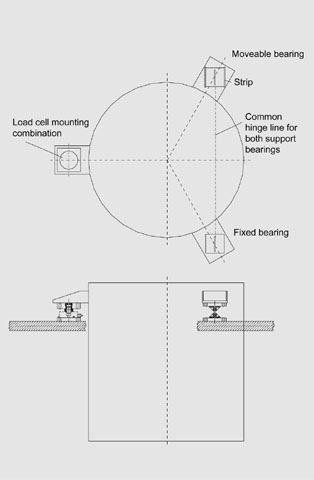

При различии температур между емкостью и фундаментом, возникающие в результате этого изменения длины между опорами необходимо компенсировать с помощью неподвижный и подвижной опоры. Неподвижная и подвижная опора имеют одинаковые габариты. Неподвижная опора скрепляется с фундаментом и несущей конструкцией винтами. Подвижная опора крепится либо только к фундаменту, либо только к несущей конструкции. Незакрепленная прилегающая поверхность выполняет функции поверхности скольжения. Направление скольжения задается двумя боковыми планками, смонтированными на несущей конструкции или фундаменте.
