Принцип действия болта с шаровой головкой

Соединение на основе болта с шаровой головкой

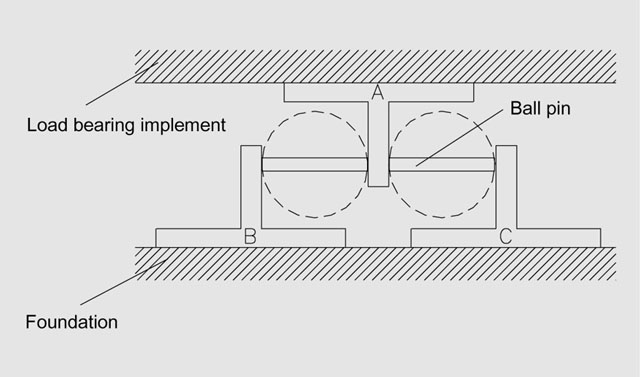

Опора А несущей конструкции опирается на фундамент через два болта с шаровой головкой и контропоры В и С. За счет этого А зафиксирована в направлении контропоры, а в вертикальном направлении, наоборот, возможен свободный откат.

Направляющие болты с шаровой головкой отличаются следующими особенностями:

• На результат измерений влияет только относительно небольшое трение качения
• Опора направляется строго вертикально и за счет этого возможно достаточное вертикальное движение без вращения несущей конструкции
• Передача больших поперечных сил при компактности конструкции

При проектировании следует соблюдать следующие пункты:

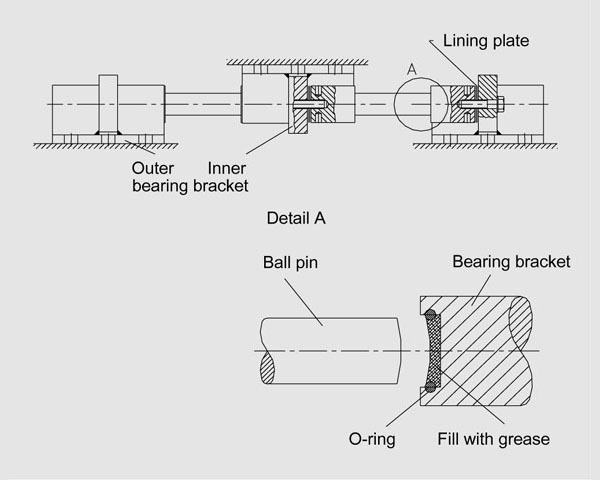

• Продольные оси направляющих болтов должны располагаться на высоте приложения нагрузки на весоизмерительную ячейку и в той же горизонтальной плоскости
• Внутренние и внешние опорные кронштейны должны располагаться под прямым углом к продольной оси
