Конфигурации

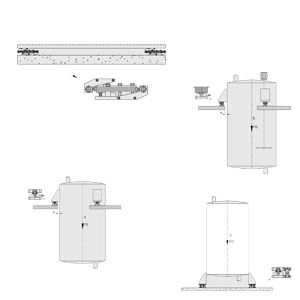

Количество весоизмерительных ячеек

Трехточечная опора статически стабильна и представляет собой надежную конструкцию для любых задач.

Поэтому по возможности вместо четырехточечных и многоточечных опор следует использовать трехточечные.

Если при четырехточеной или многоточечной опоре не исключена просадка фундамента и, если прилегающая система (даже под нагрузкой) устойчива к изгибу и кручению, следует учитывать, что в экстремальной ситуации всю нагрузку примут на себя только две весоизмерительные ячейки, расположенные по диагонали.

Если просадка фундамента исключена, необходимо в случае четырех- и многоточечных опор проверить распределение веса по ячейкам. Неравномерное распределение можно компенсировать подкладками под ячейки, испытывающие меньшую нагрузку.

Отвод сил

Отвод сил возникает тогда, когда часть нагрузки в обход весоизмерительной ячейки уходит в фундамент

Причиной тому могут послужить различные факторов (например, сторонние опоры, силы трения, перекосы и т.д.).

Не допускайте отвода сил, так как он приводит к ошибкам в измерениях.

Номинальная нагрузка измерительных ячеек

Выбор номинальной нагрузки осуществляется при максимальной нагрузке с учетом расположения центра тяжести и распределения нагрузки по ячейкам. Номинальная нагрузка определяется по наиболее загруженной ячейке. Следует выяснить, не перекрывается ли статическая нагрузка на весоизмерительную ячейку динамической силой. В этом случае номинальная нагрузка ячейки рассчитывается как сумма статической нагрузки и пика динамического усилия.

Пример (см. также пример проектирования 1)



Количество весоизмерительных ячеек:

Порожний вес емкости:

Максимальная емкость:

4

1,2 т

1,8 т

Суммарная нагрузка:

3 т


  • при равномерном распределении нагрузки, без динамического воздействия

На каждую из четырех ячеек приходится нагрузка в 3/4 т = 750 кг, т.к. нагрузка распределяется равномерно.

При проектировании и выборе ячеек из соображений безопасности к рассчитанной номинальной нагрузке добавляют около 20%. Таким образом, требуемая номинальная нагрузка весоизмерительной ячейки составляет 750 кг × 1,2 = 900 кг.

Из этого следует, что выбор падает на следующую ступень номниальной нагрузки - 1 т.
