Пример 1
Пример 1: взвешивание емкостей

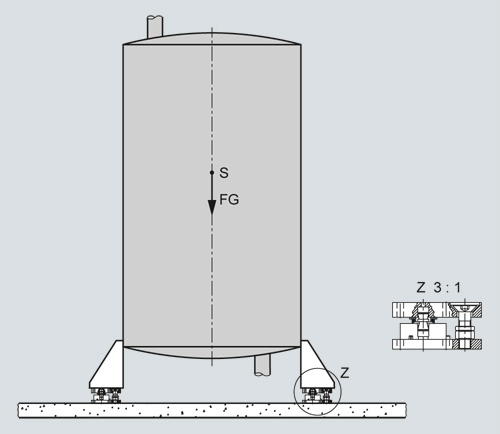

Центр тяжести S стоячей емкости находится над уровнем измерительных ячеек.

Она опирается на 4 лапки (требование производителя емкости), в порожнем состоянии (собственный вес) весит 1,2 т, максимальная емкость 1,8 т. Нагрузка равномерно распределяется по 4 весоизмерительным ячейкам.

Весы эксплуатируются на защищенном участке.

Примечание

Трехточечная опора емкости статически однозначна и обеспечивает стабильное состояние (см. примечание в Введении).

Выбор весоизмерительных ячеек и монтажных компонентов

Как было сказано вначале, номинальная нагрузка была определена в 1 т.

Емкость на измерительных ячейках серии RN и комбинированных монтажных блоках

Для вышеприведенного примера были выбраны 4 ячейки SIWAREX R серии RN с номинальной нагрузкой 1 т, т.к. высокоточные ячейки RN имеют достаточно небольшую высоту.

В качестве монтажных компонентов используются самоцентрирующиеся комбинированные блоки, которые помимо качания и его ограничения не дают конструкции двигаться вверх по вертикали. Стопор подъема рассчитан на максимальную вертикальную силу в 10 кН. Если подъемная сила больше этого значения (например, из за ветровой нагрузки), емкость следует зафиксировать дополнительными аварийными устройствами.

Конфигурация для взвешивания емкостей (базовая)

Поз.

Описание

№ для заказа

Критерий выбора

Кол-во в примере

1

SIWAREX R серия RN, ном. нагрузка 1т, C3, с защитой EEx ib II C T6

7MH5101-4AD01

высококачественная кольцеторсионная весоизмерительная ячейка небольшой высоты, идеальная для взвешивания емкостей

4

2

комбинированный монтажный блок для ячеек серии RN 1 т из нержавеющей стали

7MH4132-4AC11

помимо функций качания и его ограничения также выполняет роль стопора подъема

4

3

Кабель заземления

7MH3701-1AA1

для отвода нежелательных токов

4
