Заказные данные

SONOFLO SONOKIT ультразвуковой расходомер для монтажа на существующем трубопроводе

Погрешность
Типичная, в завсимости от точности измерения установки	≤ ± (0.5…1.5%)
Примечание Погрешность зависит от точности осуществляемых на месте измерений. Это означает, что неточные измерения углов, расстояний между электроакустическими преобразователями, толщины стенок и диаметров труб напрямую сказываются на возможной погрешности. Измеренные значения вводятся в память измерительного преобразователя SONO 3000.

Погрешность

Типичная, в завсимости от точности измерения установки

≤ ± (0.5…1.5%)

Примечание

Погрешность зависит от точности осуществляемых на месте измерений. Это означает, что неточные измерения углов, расстояний между электроакустическими преобразователями, толщины стенок и диаметров труб напрямую сказываются на возможной погрешности. Измеренные значения вводятся в память измерительного преобразователя SONO 3000.

Требования к трубам

Требования к трубам
Диаметр	DN 100 … DN 4000 (4” … 160”)
Давление в трубопроводе	мaкс 40 bar (580 psi)
Температура в жидкости	Стандартная конструкция: -20 … +200 °C (-4 … +392 °F)
Корпус
Стандартная конструкция	IP68
Ex конструкция	EEx d IIC T3-T6, IP68 ¹⁾
Материалы
Клеммная коробка	Стандартная конструкция: PA 6.6, 100 °C (212 °F) AISI 316, 200 °C (392 °F)
элемент электроакустического преобразователя	Стандартная конструкция: AISI 316, 200 °C (392 °F)
Материал существующей трубы
Сталь	Держатель электроакустического преобразователя: EN 10273 or EN 10216 (P235GH)
	Монтажные пластины: EN 10273 or EN 10216 (P235GH)
Concrete	Держатель электроакустического преобразователя: ASTM 316 илиподобный
	Монтажные пластины: (отсутствуют)
Нержавеющая сталь	Держатель электроакустического преобразователя: ASTM или подобный
	Монтажные пластины: ASTM 316 или подобный
Толщина стенкитрубы
стальная труба (AISI 316 и St. 37.2 или соответствующийматериал)	Электроакустический преобразователь и держатели поставляются с длиной L = 160 мм. Возможная толщина стенки трубы до 20 мм (0.79 дюймов).
бетонная труба	Электроакустический преобразователь и держатели поставляются с длиной

1) ATEX готовится.

Требования к монтажу

Для монтажа ультразвукового расходомера SONOFLO типа SONOKIT вокруг трубы должно быть следующее свободное место:

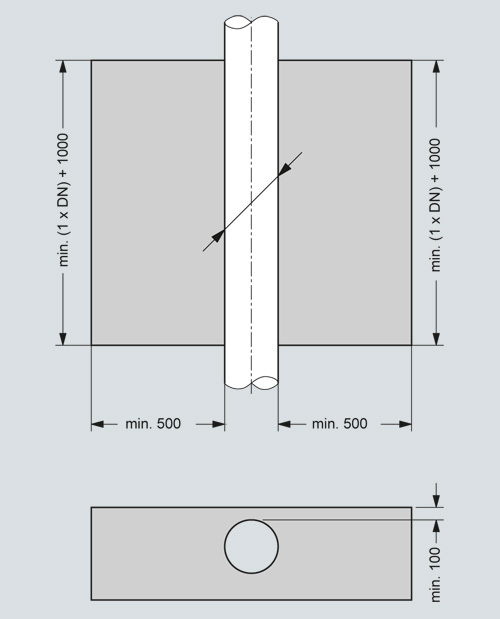

Монтаж на пустые трубы

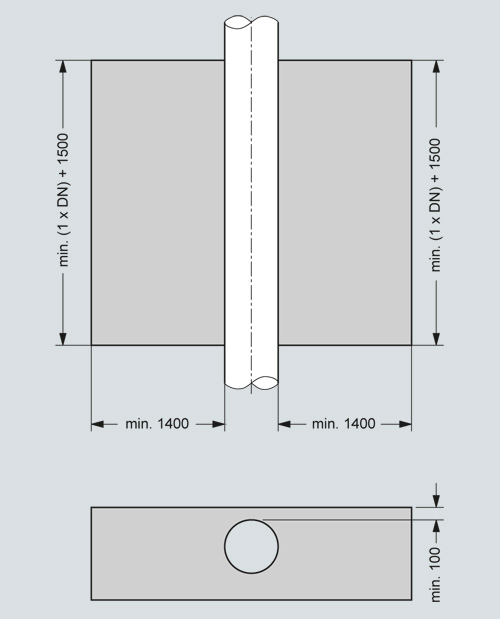

Монтаж по методу Hot-Tap
