Ультразвуковые бесконтактные переключатели SIMATIC PXS
Звуковые конусы

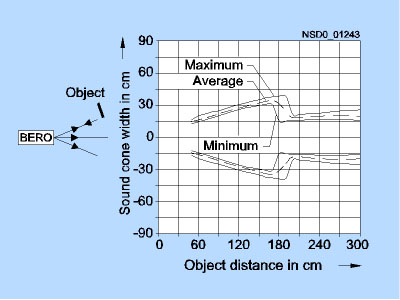

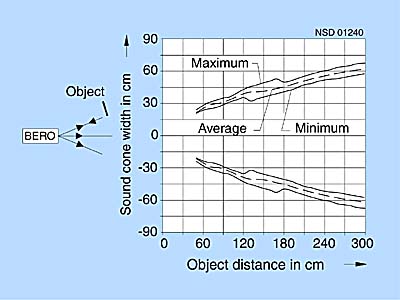

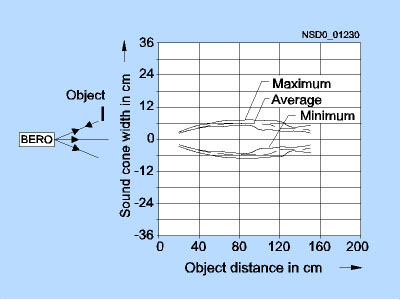

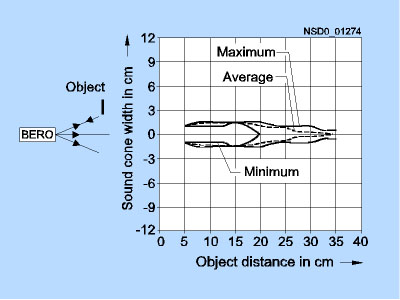

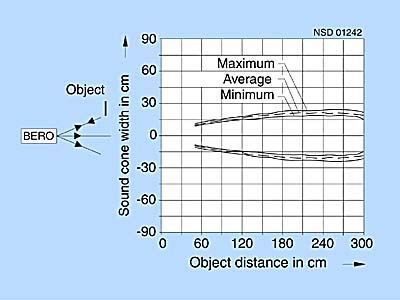

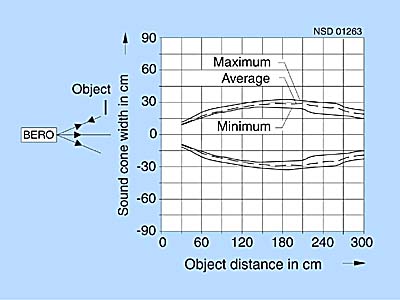

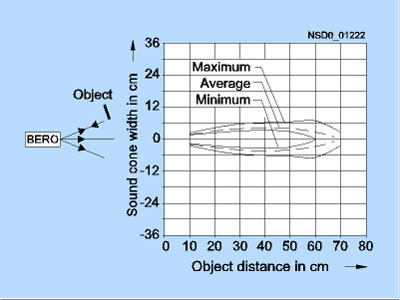

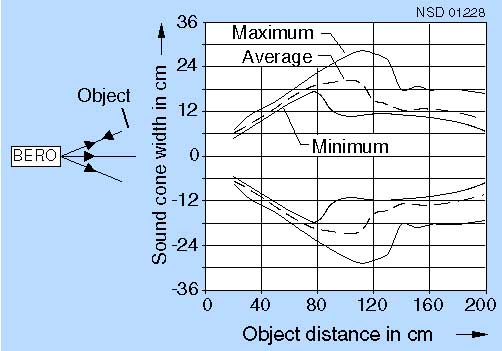

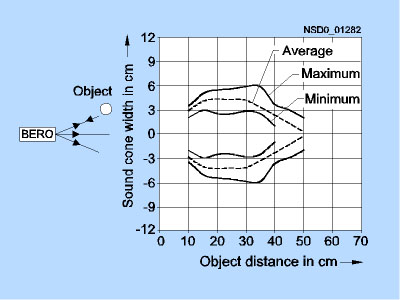

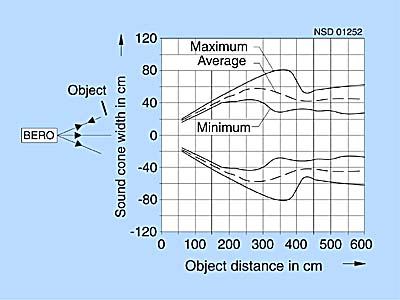

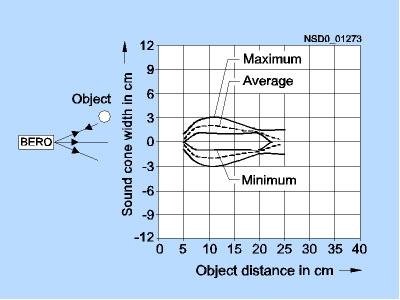

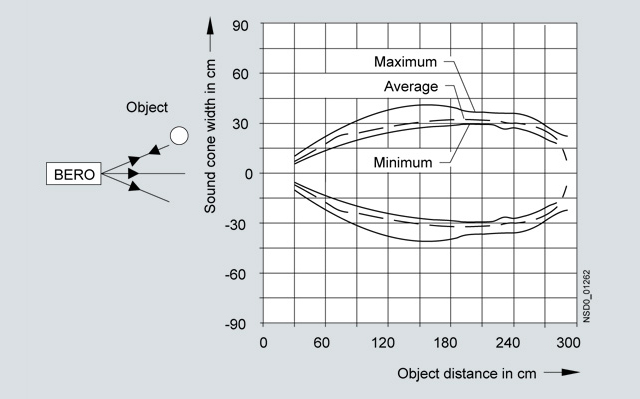

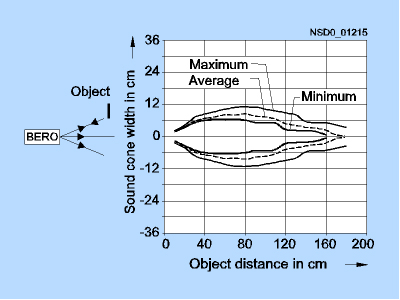

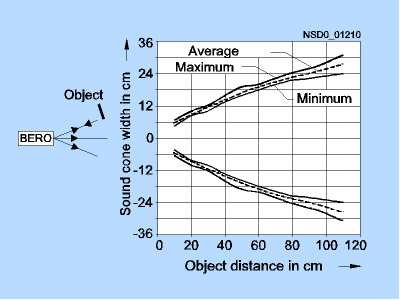

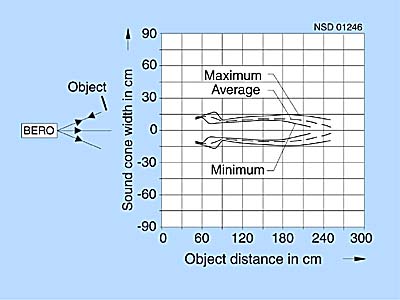

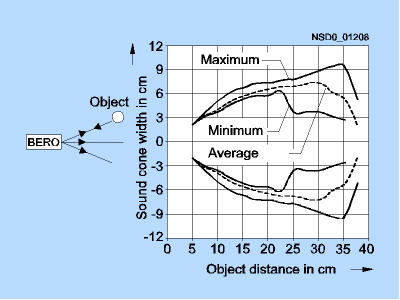

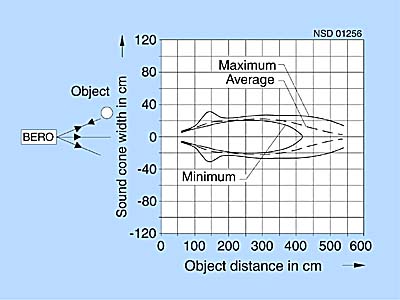

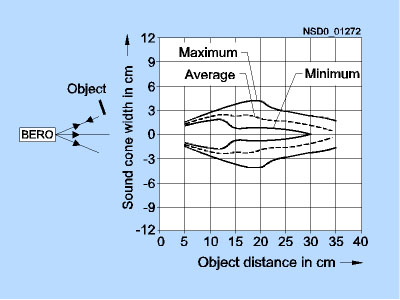

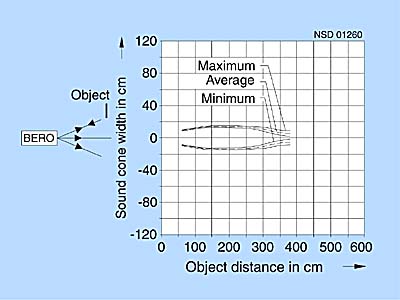

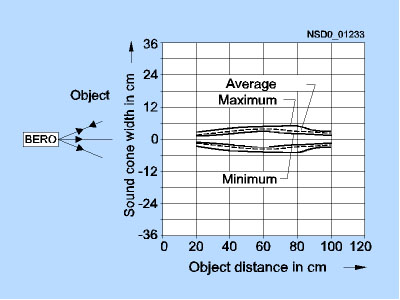

Следующие диаграммы - результат измерений звуковой зоны датчиков Sonar BERO при комнатной температуре (20 °C).


Диаграммы применяются для индивидуальных типов датчиков с различными расстояниями срабатывания

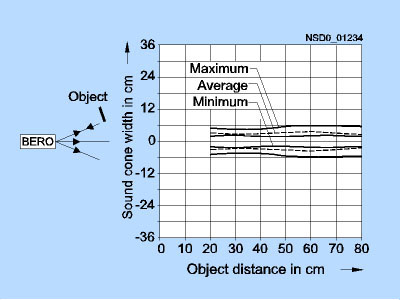

  • Измерение 1 с объектом с ровной поверхностью, с идеальным отражением  сохранять свободное пространство от объектов, которые не должны быть обнаружены.

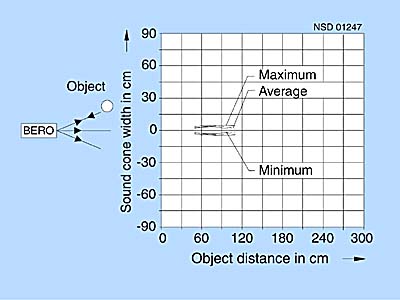

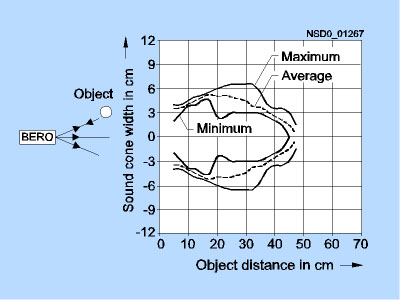

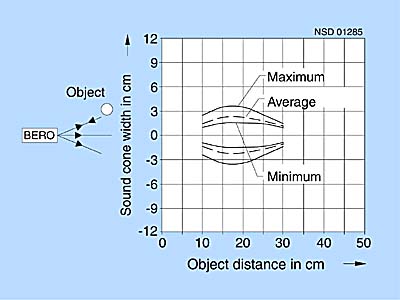

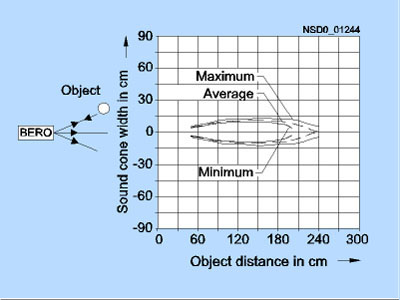

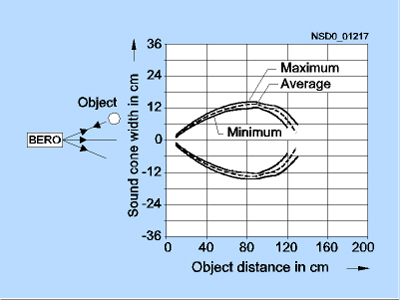

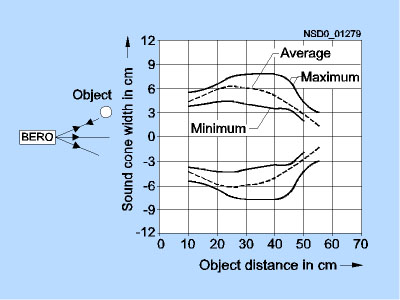

  • Измерение 2 с объектом с частично ровной поверхностью  обнаружение круглых предметов и пластин с круглыми краями.

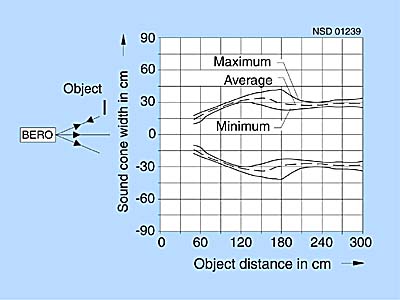

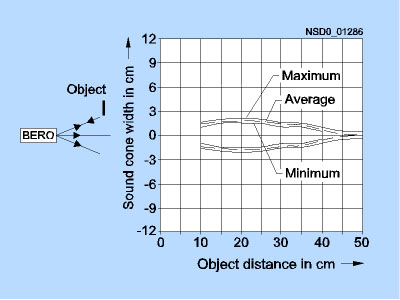

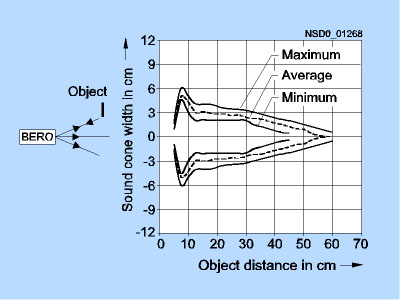

  • Измерение 3 с объектом с плоской поверхностью, движущимся перпендикулярно звуковому конусу  обнаружение плоских поверхностей и краев.

Определенные типы:

  • Измерение 1, 3: прямоугольного типа
    • 2 см 2 см, для датчиков с дальностью действия 130 см
    • 10 см 10 см, для датчиков с увеличенной дальностью действия
  • Измерение 2: цилиндрического типа,  диаметр 8 см

Представлены звуковые зоны для следующих типов датчиков::

  • Компактный типоряд 0
  • Ультразвуковой барьер
  • Компактный типоряд M18
  • Компактный типоряд I, II, III (M30).

Компактная серия 0, дальность действия 6 ... 30 см

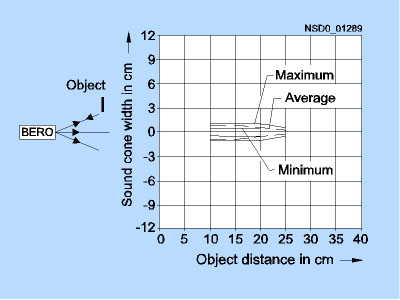

Измерение 1 (идеальное отражение), затухание 0

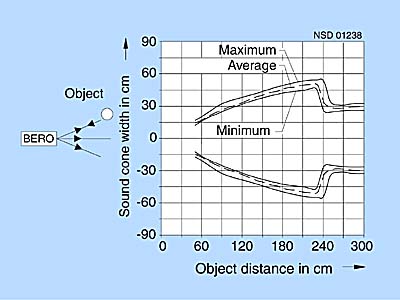

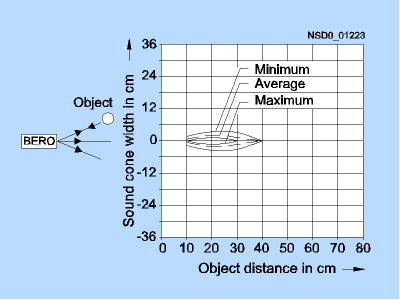

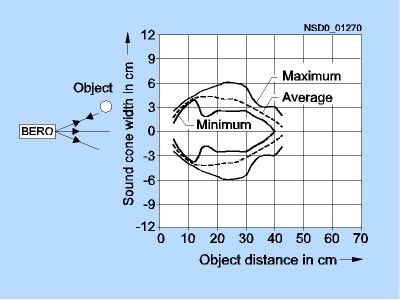

Измерение 2 (цилиндрический объект), затухание 0

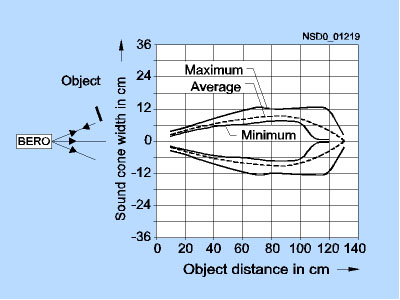

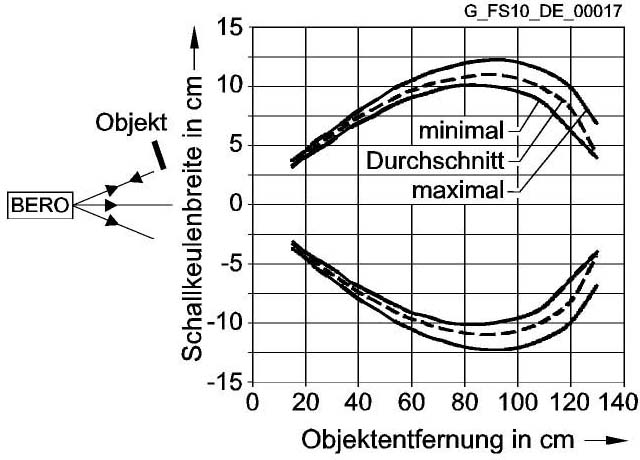

Измерение 3 (плоский объект), затухание 0

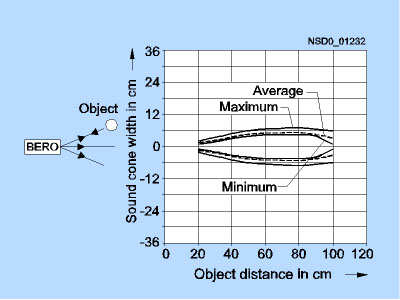

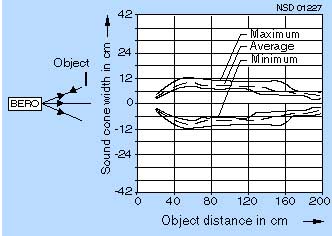

Компактная серия 0, дальность действия 20 ... 100 cм

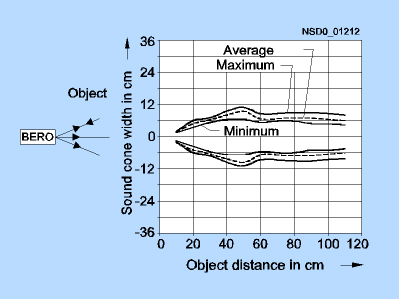

Измерение 1 (идеальное отражение), затухание 0

Измерение 2 (цилиндрический объект), затухание 0

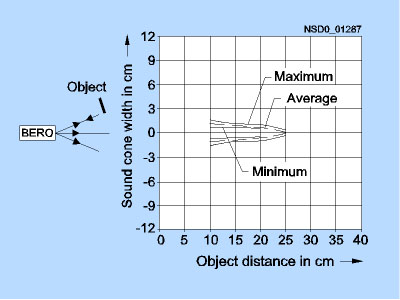

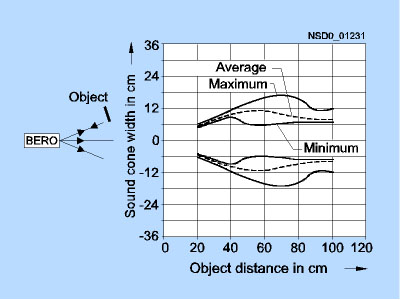

Измерение 3 (плоский объект), затухание 0

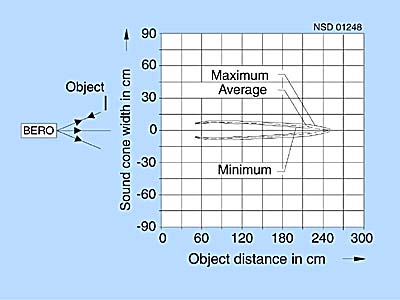

Компактная серия K65, дальность действия 25 ... 250 м

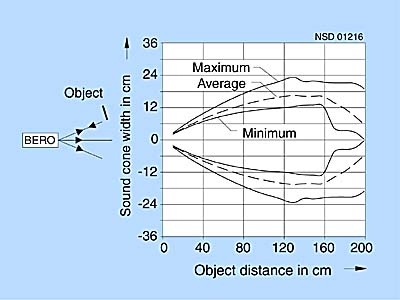

Измерение 1 (идеальное отражение), затухание 0

Измерение 2 (цилиндрический объект), затухание 0

Измерение 3 (плоский объект), затухание 0

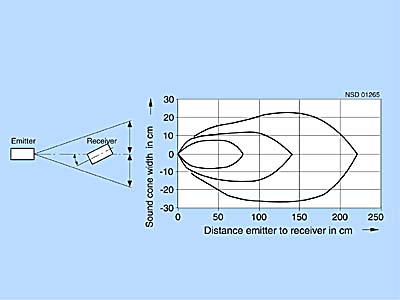

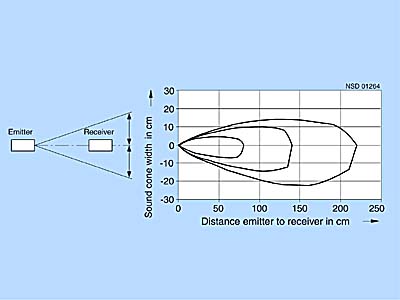

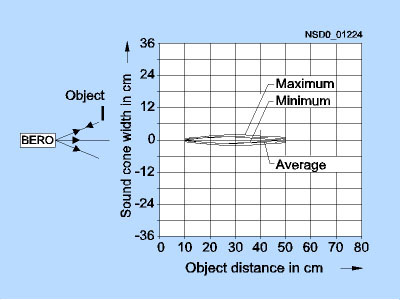

Ультразвуковой сквозной датчик, дальность действия 5 ... 40 cм, 5 ... 80 cм, 5 ... 150 cм

угол приема 0

Изменяемый угол приема, идеально сглажен

Компактная серия M18, дальность действия 5 ... 30 cм

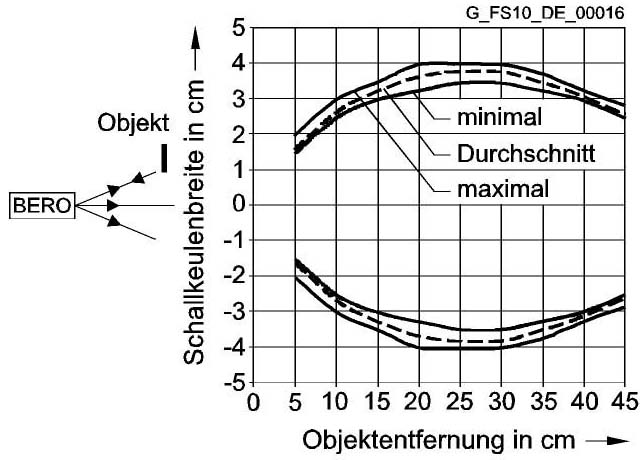

Измерение 1 (идеальное отражение), затухание 0

Измерение 2 (цилиндрический объект), затухание 0

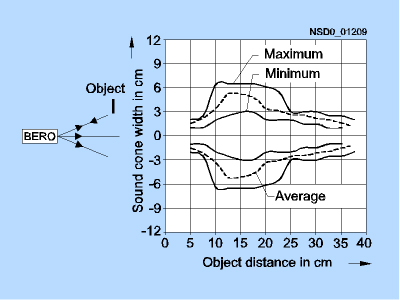

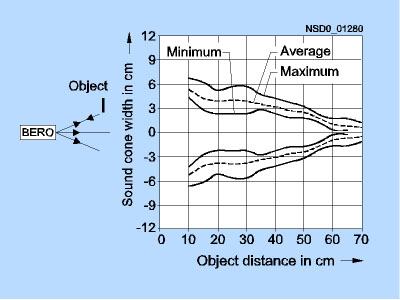

Измерение 3 (плоский объект), затухание 0

Измерение 1 (идеальное отражение), затухание 2

Измерение 2 (цилиндрический объект), затухание 2

Измерение 3 (плоский объект), затухание 2

Измерение 1 (идеальное отражение), затухание 4

Измерение 2 (цилиндрический объект), затухание 4

Измерение 3 (плоский объект), затухание 4

Измерение 1 (идеальное отражение), затухание 6

Измерение 2 (цилиндрический объект), затухание 6

Недостаточная чувствительность

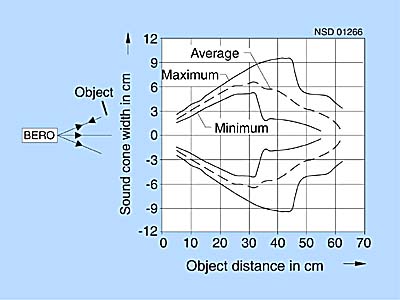

Измерение 3 (плоский объект), затухание 6

Компактная серия M18, дальность действия 15 ... 100 cм

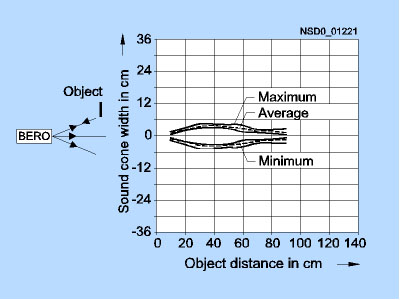

Измерение 1 (идеальное отражение), затухание 0

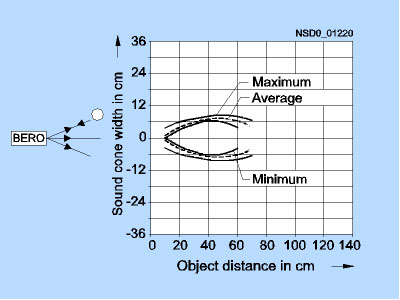

Измерение 2 (цилиндрический объект), затухание 0

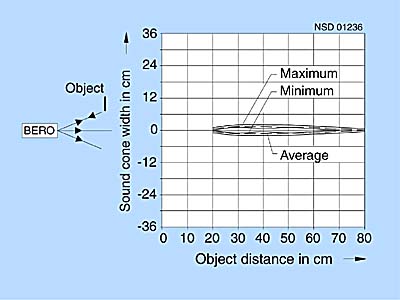

Измерение 3 (плоский объект), затухание 0

Измерение 1 (идеальное отражение), затухание 2

Измерение 2 (цилиндрический объект), затухание 2

Измерение 3 (плоский объект), затухание 2

Измерение 1 (идеальное отражение), затухание 4

Измерение 2 (цилиндрический объект), затухание 4

Измерение 3 (плоский объект), затухание 4

Измерение 1 (идеальное отражение), затухание 6

Измерение 2 (цилиндрический объект), затухание 6

Измерение 3 (плоский объект), затухание 6

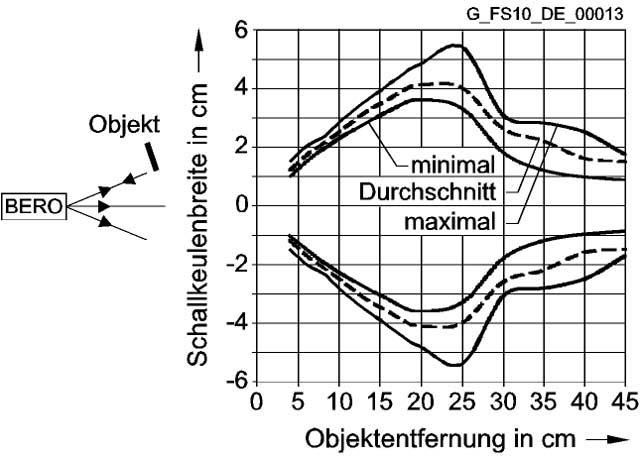

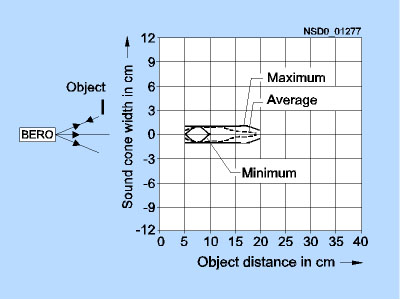

Компактная серия M18S, дальность действия 3 ... 20 cм

Измерение 1 (идеальное отражение), затухание 0

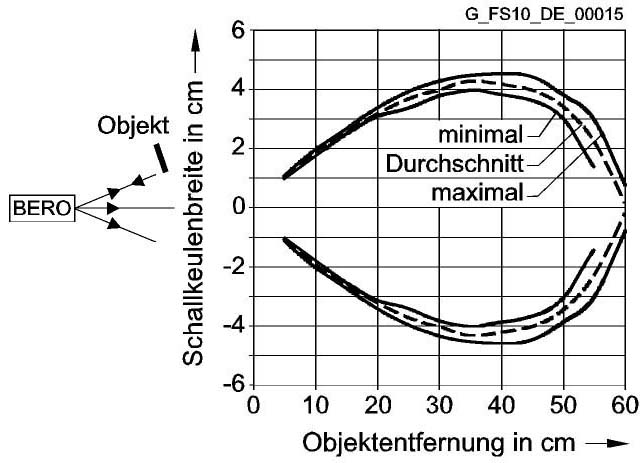

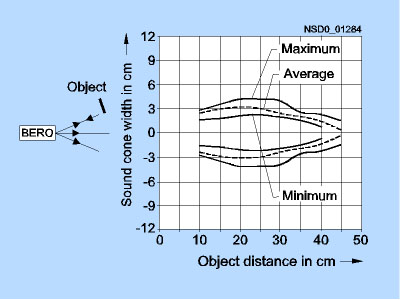

Измерение 2 (плоский объект), затухание 0

Компактная серия M18S, дальность действия 5 ... 40 cм

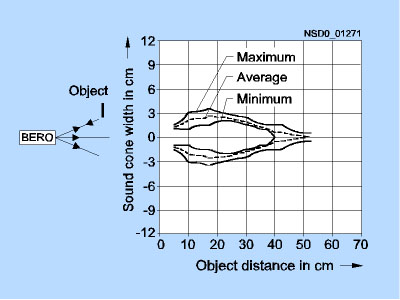

Измерение 1 (идеальное отражение), затухание 0

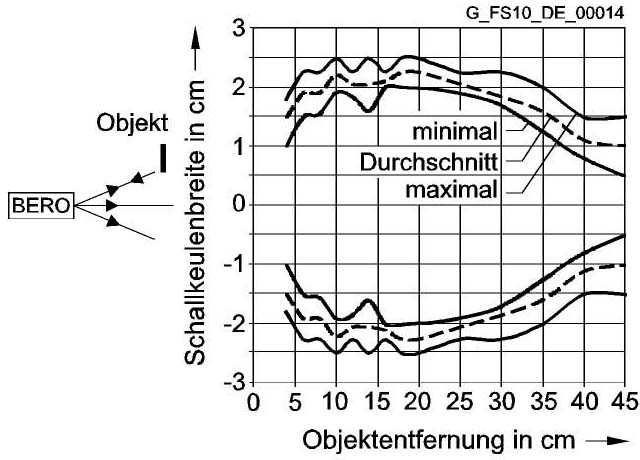

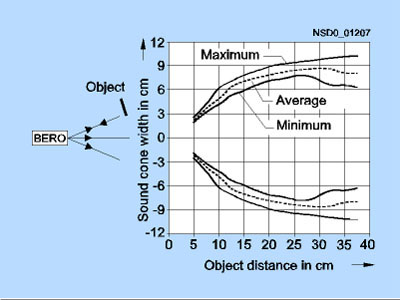

Измерение 2 (плоский объект), затухание 0

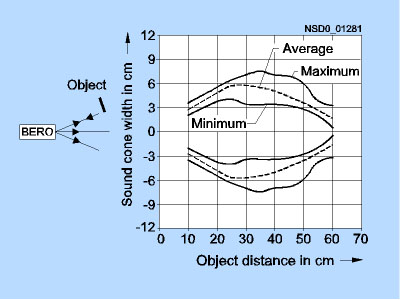

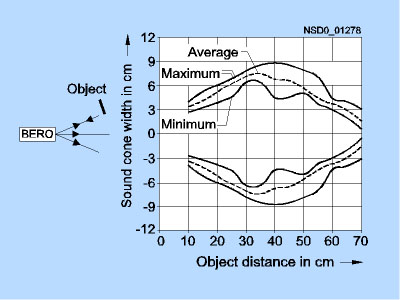

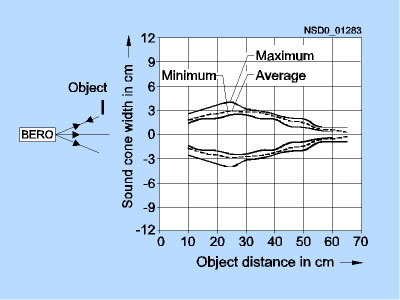

Компактная серия M18S, дальность действия 10 ... 70 cм

Измерение 1 (идеальное отражение), затухание 0

Измерение 2 (плоский объект), затухание 0

Компактная серия от M30 K1 дo M30 K3, дальность действия 6 ... 30 cм

Замечание: только звуковые конусы с нулевым затуханием используют компактную серию M30 K1.

Измерение 1 (идеальное отражение), затухание 0

Измерение 2 (цилиндрический объект), затухание 0

Измерение 3 (плоский объект), затухание 0

Измерение 1 (идеальное отражение), затухание 2

Измерение 2 (цилиндрический объект), затухание 2

Измерение 3 (плоский объект), затухание 2

Измерение 1 (идеальное отражение), затухание 4

Измерение 2 (цилиндрический объект), затухание 4

Измерение 3 (плоский объект), затухание 4

Измерение 1 (идеальное отражение), затухание 6

Измерение 2 (цилиндрический объект), затухание 6

Недостаточная чувствительность

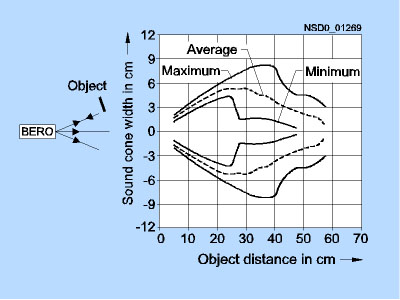

Измерение 3 (плоский объект), затухание 6

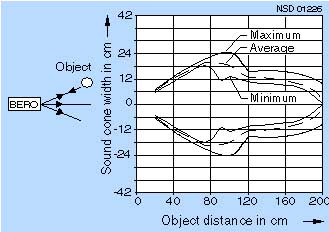

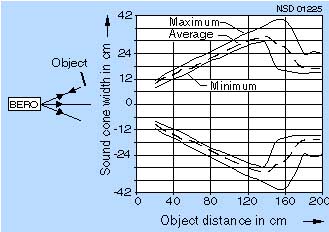

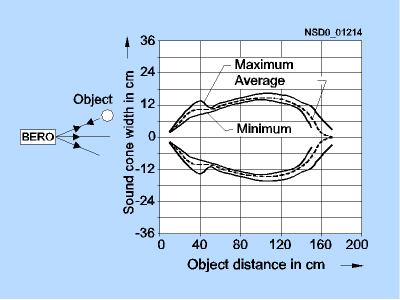

Компактная серия от M30 K1 дo M30 K3, дальность действия 20 ... 130 cм

Замечание: только звуковые конусы с нулевым затуханием используют компактную серию M30 K1.

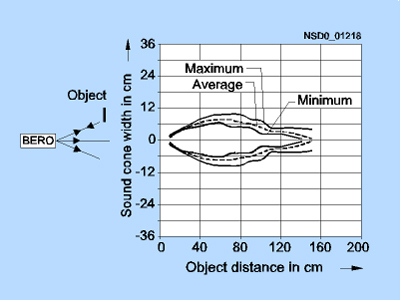

Измерение 1 (идеальное отражение), затухание 0

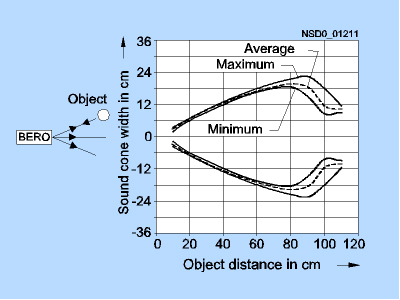

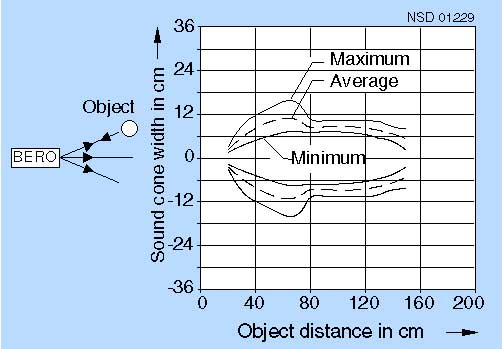

Измерение 2 (цилиндрический объект), затухание 0

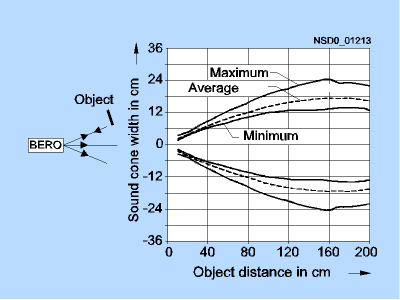

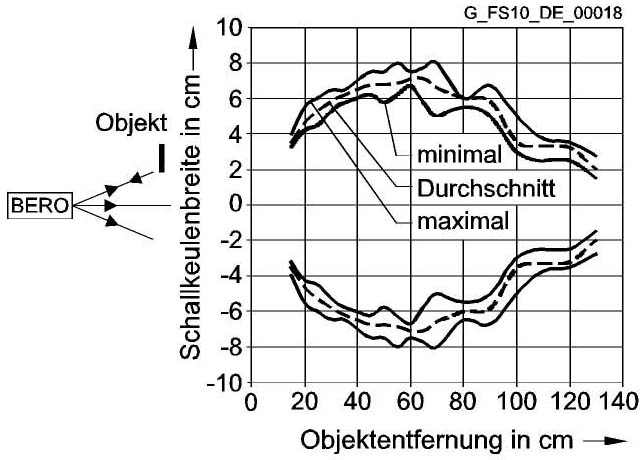

Измерение 3 (плоский объект), затухание 0

Измерение 1 (идеальное отражение), затухание 2

Измерение 2 (цилиндрический объект), затухание 2

Измерение 3 (плоский объект), затухание 2

Измерение 1 (идеальное отражение), затухание 4

Измерение 2 (цилиндрический объект), затухание 4

Измерение 3 (плоский объект), затухание 4

Измерение 1 (идеальное отражение), затухание 6

Измерение 2 (цилиндрический объект), затухание 6

Недостаточная чувствительность

Измерение 3 (плоский объект), затухание 6

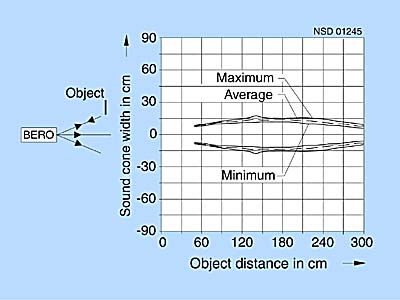

Компактная серия от M30 K1 дo M30 K3, дальность действия 40 ... 300 cм

Замечание: только звуковые конусы с нулевым затуханием используют компактную серию M30 K1.

Измерение 1 (идеальное отражение), затухание 0

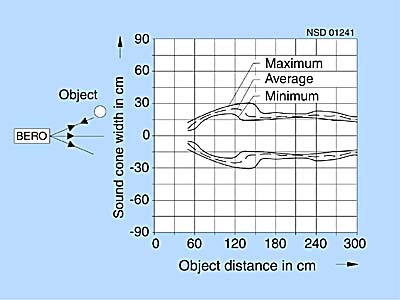

Измерение 2 (цилиндрический объект), затухание 0

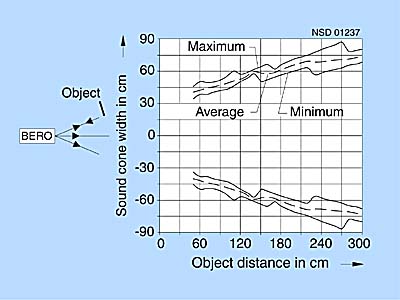

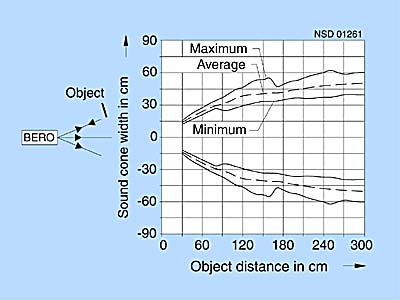

Измерение 3 (плоский объект), затухание 0

Измерение 1 (идеальное отражение), затухание 2

Измерение 2 (цилиндрический объект), затухание 2

Измерение 3 (плоский объект), затухание 2

Измерение 1 (идеальное отражение), затухание 4

Измерение 2 (цилиндрический объект), затухание 4

Измерение 3 (плоский объект), затухание 4

Измерение 1 (идеальное отражение), затухание 6

Измерение 2 (цилиндрический объект), затухание 6

Измерение 3 (плоский объект), затухание 6

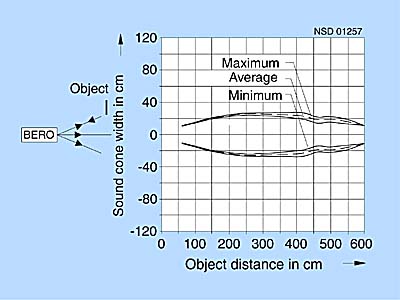

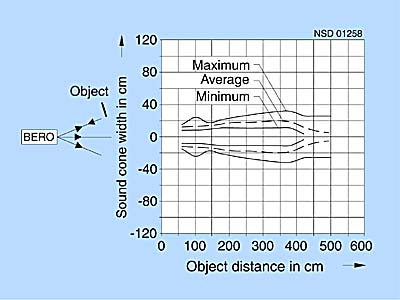

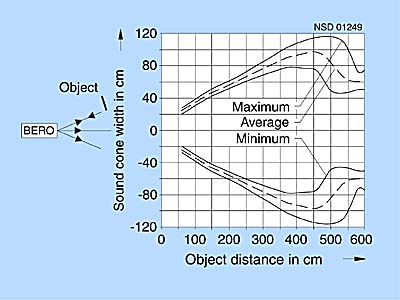

Компактная серия от M30 K1 дo M30 K3, дальность действия 60 ... 600 cм

Замечание: только звуковые конусы с нулевым затуханием используют компактную серию M30 K1.

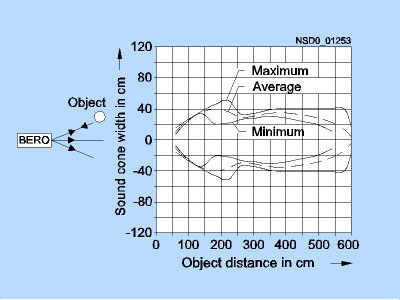

Измерение 1 (идеальное отражение), затухание 0

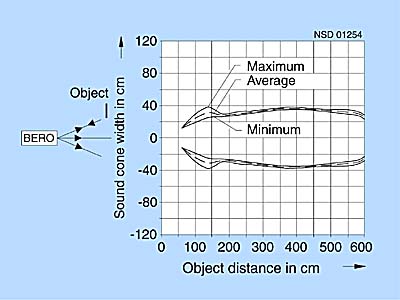

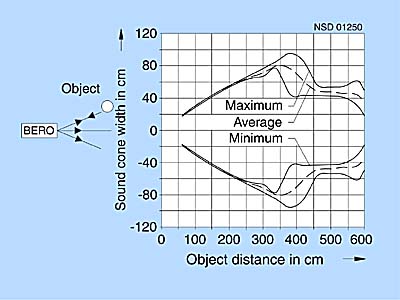

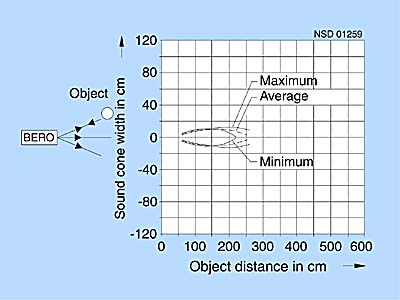

Измерение 2 (цилиндрический объект), затухание 0

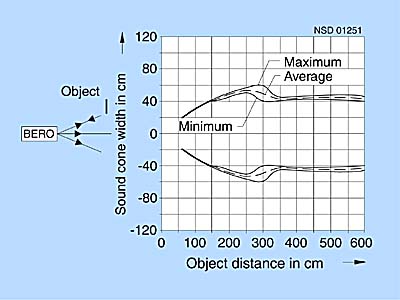

Измерение 3 (плоский объект), затухание 0

Измерение 1 (идеальное отражение), затухание 2

Измерение 2 (цилиндрический объект), затухание 2

Измерение 3 (плоский объект), затухание 2

Измерение 1 (идеальное отражение), затухание 4

Измерение 2 (цилиндрический объект), затухание 4

Измерение 3 (плоский объект), затухание 4

Измерение 1 (идеальное отражение), затухание 6

Измерение 2 (цилиндрический объект), затухание 6

Измерение 3 (плоский объект), затухание 6
