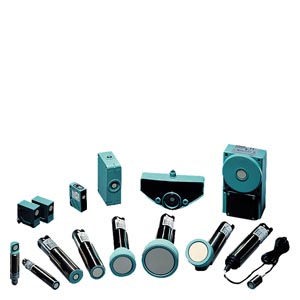

Ультразвуковые бесконтактные переключатели SIMATIC PXS
Ультразвуковые бесконтактные переключатели–
от 6 см до 10 м – они улавливают все!

Ультразвуковые бесконтактные переключатели способны абсолютно точно, гибко и надежно обнаруживать объекты из раличных материалов, различных форм и цветов. Области их применения практически безграничны. В системах контроля измерения уровня заливки или высоты, измерения расстояния или подсчета бутылок с расстояния от 3 см до 10 м они надежно обнаруживают объекты с существенно отличающимися характеристиками - жидкости, твердые тела, порошки, прозрачные предметы и т.д. Поверхности этих предметов могут быть шероховатыми или гладкими, грязными и чистыми, влажными и сухими. Ультразвуковые датчики отличаются чрезвычайно высокой стойкостью и нечувствительностью к загрязнениям, вибрации, окружающему свету и шумам.

Серия PXS

Ультразвуковые бесконтактные переключатели организованы в различные семейства продуктов в соответствии с их техническими характеристиками и исполнением:

SIMATIC Sensors

Исполнение

PXS100

Компактное исполнение 0, компактное исполнение 3SG16, излучающий датчик

PXS200

Компактное исполнение M30 K1, компактное исполнение M18S, компактное исполнение K08,

PXS300

Компактное исполнение M30 K2, компактное исполнение M18, компактное исполнение K65

PXS400

Компактное исполнение M30 K3

PXS800

Компактное исполнение M18 ATEX, компактное исполнение M30 K3 ATEX

PXS900

Мониторинг двухслойных объектов


Конфигуратор

Для ультразвуковых бесконтактных переключателей существует конфигуратор в A&D Mall. На основе желаемых технических характеристиках, необходимый продукт можно быстро и легко выбрать, поместить в корзину продуктов и заказать.

Additional information is available in the Internet under:

https://mall.automation.siemens.com/RU/guest/configurators/ipc/ipcFrameset.asp urlParams=PROD%5FID%3D3RG6&MLFB=&proxy=mall%2Eautomation%2Esiemens%2Ecom&retURL=%2FDE%2Fguest%2Findex%2Easp%3FnodeID%3D8220020%26lang%3Dde&lang=ru

Обзор

SIMATIC PXS100

Конструкция

Компактная конструкция K0

Ультразвуковой парный датчик

3SG16 компактный тип

Закрепленный датчик

Отдельный датчик

Рабочий диапазон (cм)

6 ... 30

20 ... 100

6 ... 30

20 ... 100

50 ... 150

20 ... 100

Рабочий режим

  • Рассеивающий датчик

  • Отражающий датчик

  • Парный датчик

Выход

  • 1 переключающий выход

  • 2 переключающих выхода

  • Аналоговый выход 0 ... 20 мА

  • Аналоговый выход 4 ... 20 мА

  • Аналоговый выход 0 ... 10 В

  • Частотный выход

Прямая связь с ПЛК

Температурная компенсация

Настройка

  • 1 потенциометр

  • 2 потенциометра

  • Обучение

  • Съемная перемычка

  • Программирующее устройство SONPROG

Подключение

  • Разъем M8

  • Разъем M12

  • Кабель

  • Клемник

Класс защиты

  • IP65

  • IP67


SIMATIC PXS200

Конструкция

Компактная конструкция M30 K1

Закрепленная головка датчика

Шарнирное соединение головки датчика

Отдельный датчик

Рабочий диапазон (cм)

6 ... 30

20 ... 130

40 ... 300

60 ... 600

6 ... 30

20 ... 130

40 ... 300

60 ... 600

6 ... 30

20 ... 130

Рабочий режим

  • Рассеивающий датчик

  • Отражающий датчик

  • Парный датчик

Выход

  • 1 переключающий выход

  • 2 переключающих выхода

  • Аналоговый выход 0 ... 20 мА

  • Аналоговый выход 4 ... 20 мA

  • Аналоговый выход 0 ... 10 В

  • Частотный выход

Прямая связь с ПЛК

Температурная компенсация

Настройка

  • 1 потенциометр

  • 2 потенциометра

  • Обучение

  • Съемная перемычка

  • Программирующее устройство SONPROG

Подключение

  • Разъем M8

  • Разъем M12

  • Кабель

  • Клемник

Класс защиты

  • IP65

  • IP67


SIMATIC PXS200

Конструкция

Компактная конструкция K08

Компактная конструкция M18S

Прямая головка датчика

Угловая головка датчика

Рабочий диапазон (cм)

5 ... 40

0 ... 80

0 ... 40

3 ... 20

5 ... 40

10 ... 70

3 ... 20

5 ... 40

10 ... 70

Рабочий режим

  • Рассеивающий датчик

  • Отражающий датчик

  • Парный датчик

Выход

  • 1 переключающий выход

  • 2 переключающих выхода

  • Аналоговый выход 0 ... 20 мA

  • Аналоговый выход 4 ... 20 мA

  • Аналоговый выход  0 ... 10 В

  • Частотный выход

Прямая связь с ПЛК

Температурная компенсация

Настройка

  • 1 потенциометр

  • 2 потенциометра

  • Обучение

  • Съемная перемычка

  • Программирующее устройство SONPROG

Подключение

  • Разъем M8

  • Разъем M12

  • Кабель

  • Клемник

Класс защиты

  • IP65

  • IP67


SIMATIC PXS300

Конструкция

Компактная конструкция M30 K2

Компактная конструкция M18

Компактная конструкция K65

Закрепленная головка датчика

Шарнирное соединение головки датчика

Отдельный датчик

Рабочий диапазон (cм)

6 ... 30

20 ... 130

40 ... 300

60 ... 600

6 ... 30

20 ... 130

40 ... 300

60 ... 600

6 ... 30

20 ... 130

5 ... 30

15 ... 100

6 ... 50

20 ... 150

25 ... 250

Рабочий режим

  • Рассеивающий датчик

  • Отражающий датчик

  • Парный датчик

Выход

  • 1переключающий выход

  • 2 переключающих выхода

  • Аналоговый выход 0 ... 20 мA

  • Аналоговый выход 4 ... 20 мA

  • Аналоговый выход 0 ... 10 В

  • Частотный выход

Прямая связь с ПЛК

S7-300, ET 200M, ET 200S (через IQ-Sense)

Температурная компенсация

Настройка

  • 1 потенциометр

  • 2 потенциометра

  • Обучение

  • Съемная перемычка

  • Программирующее устройство SONPROG

Подключение

  • Разъем M8

  • Разъем M12

  • Кабель

  • Клемник

Класс защиты

  • IP65

  • IP67


SIMATIC PXS400

Конструкция

Компактная конструкция M30 K3

Закрепленная головка датчика

Шарнирное соединение головки датчика

Отдельный датчик

Рабочий диапазон (cм)

6 ... 30

20 ... 130

40 ... 300

60 ... 600

6 ... 30

20 ... 130

40 ... 300

60 ... 600

6 ... 30

20 ... 130

Рабочий режим

  • Рассеивающий датчик

  • Отражающий датчик

  • Парный датчик

Выход

  • 1 переключающий выход

  • 2 переключающих выхода

  • Аналоговый выход 0 ... 20 мA

  • Аналоговый выход 4 ... 20 мA

  • Аналоговый выход 0 ... 10 В

  • Частотный выход

Прямая связь с ПЛК

Температурная компенсация

Настройка

  • 1 потенциометр

  • 2 потенциометра

  • Обучение

  • Съемная перемычка

  • Программирующее устройство SONPROG

Подключение

  • Разъем M8

  • Разъем M12

  • Кабель

  • Клемник

Класс защиты

  • IP65

  • IP67


SIMATIC PXS800

SIMATIC PXS 900

Конструкция

Компактная конструкция M18 ATEX

Компактная конструкция M30 K3 ATEX

контроль двойного слоя листа

Рабочий диапазон (cм)

5 ... 30

15 ... 100

6 ... 30

20 ... 130

40 ... 300

60 ... 600

2 ... 6

Рабочий режим

  • Рассеивающий датчик

  • Отражающий датчик

  • Парный датчик

Выход

  • 1 переключающий выход

  • 2 переключающих выхода

  • Аналоговый выход 0 ... 20 мA

  • Аналоговый выход 4 ... 20 мA

  • Аналоговый выход 0 ... 10 В

  • Частотный выход

  • Температурная компенсация

Настройка

  • 1 потенциометр

  • 2 потенциометра

  • Обучение

  • Съемная перемычка

  • Программирующее устройство SONPROG

Подключение

  • Разъем M8

  • Разъем M12

  • Кабель

  • Клемник

Класс защиты

  • IP65

  • IP67

Версия опасной зоны

  • Зона 2/22
