Входная частота

47 Гц до 63 Гц

Выходная частота

0 Гц до 650 Гц

Коэффициент мощности

0,95

КПД преобразователя

95% дo 97%

Способность к перегрузкам

• Высокая перегрузка
  (HO)

1.5 x номинальный выходной ток (т.е. 150% перегрузки) в течение 57 с со временем цикла 300 с
2 номинальный выходной ток (т.е. 200% перегрузки) в течение 3 с со временем цикла 300 с

• Небольшая перегрузка (LO)

1.1 x номинальный выходной ток (т.е. 110% перегрузки) в течение 57 с со временем цикла 300 с
1.5 номинальный выходной ток (т.е. 140% перегрузки) в течение 3 с со временем цикла 300 с

Электромагнитная совместимость

Имеется опционный сетевой фильтр класса A или B, соответствующий EN 55011

Возможные методы торможения

• Торможение подачей DC
• Смешанное торможение
• Динамичное торможение с помощью интегрированного прерывателя тормоза

Класс защиты

IP20

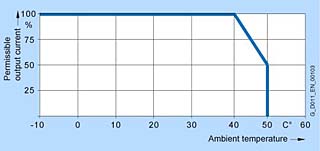

Рабочая температура

• Высокая перегрузка
  (HO)

0 °C дo + 50 °C (32 °F дo 122 °F)

• Небольшая перегрузка
  (LO)

0 °C дo + 40 °C (32 °F дo 104 °F)

Температура хранения

– 40 °C дo + 70 °C (– 40 °F дo + 158 °F)

Относительная влажность

< 95% RH, без образования конденсата

Охлаждение

Внутренний вентилятор, силовые части с увеличенным воздушным охлаждением с помощью встроенных вентиляторов

Высота установки над уровнем моря

До 1000 м над уровнем моря без снижения номинальных значений

Функции защиты

• Пониженное напряжение
• Перенапряжение
• Перегрузка
• Неправильное заземление
• Короткое замыкание
• Предотвращение снижения скорости
• Защита от блокировки двигателя
• Перегрев двигателя
• Перегрев преобразователя
• Блокировка параметров

Соответствие стандартам

UL, cUL, CE, c-tick

CE маркировка

В соответствии с директивой по низкому напряжению 73/23/EEC и директивой по механическому оборудованию 98/37/EC

кВт

л.с.

4 кГц

6 кГц

8 кГц

10 кГц

12 кГц

14 кГц

16 кГц

400 В 3 AC

0,37

0,50

1,3

1,1

0,9

0,8

0,7

0,6

0,5

0,55

0,75

1,7

1,4

1,2

1,0

0,9

0,8

0,7

0,75

1,0

2,2

1,9

1,5

1,3

1,1

1,0

0,9

1,1

1,5

3,1

2,6

2,2

1,9

1,6

1,4

1,2

1,5

2,0

4,1

3,5

2,9

2,5

2,1

1,8

1,6

2,2

3,0

5,9

5,0

4,1

3,5

3,0

2,7

2,4

3,0

4,0

7,7

6,5

5,4

4,6

3,9

3,5

3,1

4,0

5,0

10,2

8,7

7,1

6,1

5,1

4,6

4,1

5,5

7,5

13,2

11,2

9,2

7,9

6,6

5,9

5,3

7,5

10

19,0

16,2

13,3

11,4

9,5

8,6

7,6

11,0

15

26,0

22,1

18,2

15,6

13,0

11,7

10,4

15,0

20

32,0

27,2

22,4

19,2

16,0

14,4

12,8

18,5

25

38,0

32,3

26,6

22,8

19,0

17,1

15,2

22,0

30

45,0

38,3

31,5

27,0

22,5

20,3

18,0

30,0

40

62,0

52,7

43,4

37,2

31,0

27,9

24,8

37,0

50

75,0

63,8

52,5

45,0

37,5

33,8

30,0

45,0

60

90,0

76,5

63,0

54,0

45,0

40,5

36,0

55,0

75

110,0

93,5

77,0

66,0

55,0

49,5

44,0

75,0

100

145,0

123,3

101,5

87,0

72,5

65,3

58,0

3 AC 380 В дo 480 В

6SL3224 0BE13 7UA0

6SL3224 0BE15 5UA0

6SL3224 0BE17 5UA0

6SL3224 0BE21 1UA0

6SL3224 0BE21 5UA0

Номинальный выходной токI_n

A

1,3

1,7

2,2

3,1

4,1

Ток базовой нагрузкиI_H

A

1,1

1,5

1,9

2,7

3,6

Макс. выходной токI_max

A

2,6

3,4

4,4

6,2

8,2

Ном. мощность на базеI_rated

кВт

0,37

0,55

0,75

1,1

1,5

Ном. мощность на базеI_H

кВт

0,37

0,55

0,75

1,1

1,5

Ном. импульсная частота

кГц

4

4

4

4

4

КПД

0,95

0,95

0,95

0,95

0,95

Потери мощности

уВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м ³ /s

0,005

0,005

0,005

0,005

0,005

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для блока управления

A

1,0

1,0

1,0

1,0

1,0

Номинальный входной ток¹⁾

• с сетевым дросселем

A

1,4

1,8

2,3

3,2

4,3

• без сетевого дросселя

A

1,7

2,1

2,6

3,9

4,9

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Подключение двигателя
U2, V2, W2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм²

PE подключение

На корпусе винтом M4

На корпусе винтом М4

На корпусе винтом M4

На корпусе винтом M4

На корпусе винтом M4

Макс. длина кабеля двигателя²⁾

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты

IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

73

73

73

73

73

Высота

мм (дюйм)

173

173

173

173

173

Глубина

• PM240 без управляющего модуля

мм (дюйм)

145

145

145

145

145

• PM240 с управляющим модулем

мм (дюйм)

210

210

210

210

210

Размер

FSA

FSA

FSA

FSA

FSA

Вес, прибл.

кг

1,1

1,1

1,1

1,1

1,1

3 AC 380 В дo 480 В

6SL3224 0BE22 2UA0

6SL3224 0BE22 2UA0

6SL3224 0BE23 0UA0

6SL3224 0BE23 0AA0

6SL3224 0BE24 0UA0

6SL3224 0BE24 0AA0

6SL3224 0BE25 5UA0

6SL3224 0BE25 5AA0

6SL3224 0BE27 5UA0

6SL3224 0BE27 5AA0

Номинальный выходной токI_n

A

5,9

7,7

10,2

18

25

Ток базовой нагрузкиI_H

A

5,2

6,8

9,1

14

21

Макс. выходной токI_max

A

11,8

15,4

20,4

26,4

38

Ном. мощность на базеI_rated

кВт

2,2

3

4

7,5

11

Ном. мощность на базеI_H

кВт

2,2

3

4

5,5

7,5

Ном. импульсная частота

кГц

4

4

4

4

4

КПД

0,95

0,95

0,95

0,95

0,95

Потери мощности

кВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м ³ /s

0,009

0,009

0,009

0,038

0,038

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для блока управления

A

1,0

1,0

1,0

1,0

1,0

Номинальный входной ток¹⁾

• с сетевым дросселем

A

6,1

8

10,4

18,7

26

• без сетевого дросселя

A

7,6

10,2

13,4

21,9

31,5

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм²

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм²

Подключение двигателя
U2, V2, W2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм²

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм²

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм²

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм²

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм²

PE подключение

На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

Макс. длина кабеля двигателя²⁾

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты

IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

153

153

153

189

189

Высота

мм (дюйм)

270

270

270

334

334

Глубина

• PM240 без управляющего модуля

мм (дюйм)

165

165

165

185

185

• PM240 с управляющим модулем

мм (дюйм)

230

230

230

250

250

Размер

FSB

FSB

FSB

FSC

FSC

Вес, прибл.

кг

4,0

4,0

4,0

7,0

7,0

3 AC 380 В дo 480 В

6SL3224 0BE31 1UA0

6SL3224 0BE31 1AA0

6SL3224 0BE31 5UA0

6SL3224 0BE31 5AA0

6SL3224 0BE31 8UA0

6SL3224 0BE31 8AA0

6SL3224 0BE32 2UA0

6SL3224 0BE32 2AA0

6SL3224 0BE33 0UA0

6SL3224 0BE33 0AA0

Номинальный выходной токI_n

A

32

38

45

60

75

Ток базовой нагрузкиI_H

A

27

33

40

48

65

Макс. выходной токI_max

A

52

64

76

90

124

Ном. мощность на базеI_rated

кВт

15

18,5

22

30

37

Ном. мощность на базеI_H

кВт

11

15

18,5

22

30

Ном. импульсная частота

кГц

4

4

4

4

4

КПД

0,95

0,95

0,95

0,95

0,95

Потери мощности

кВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м ³ /s

0,038

0,022

0,022

0,039

0,022

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для управляющего модуля

A

1,0

1,0

1,0

1,0

1,0

Номинальный входной ток¹⁾

• с сетевым дросселем

A

33

40

47

63

78

• без сетевого дросселя

A

39

46

53

72

88

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3

Винтовые клеммы для кабеля сечением от 2.5 дo 10 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Подключение двигателя
U2, V2, W2

Винтовые клеммы для кабеля сечением от 2.5 дo 10 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2

Винтовые клеммы для кабеля сечением от 2.5 дo 10 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

PE подключение

На корпусе винтом M5

На корпусе винтом M6

На корпусе винтом M6

На корпусе винтом M6

На корпусе винтом M6

Макс. длина кабеля двигателя²⁾

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты

IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

189

275

275

275

275

Высота

• PM240 без интегрированного фильтра

мм (дюйм)

334

419

419

419

499

• PM240 с интегрированным фильтром

мм (дюйм)

334

512

512

512

635

Глубина

• PM240 без блока управления

мм (дюйм)

185

204

204

204

204

• PM240 с блоком управления

мм (дюйм)

250

260

260

260

260

Размер

FSC

FSD

FSD

FSD

FSE

Вес, прибл.

• PM240 без интегрированного фильтра

кг

7,0

15,9

15,9

15,9

19,8

• PM240 с интегрированным фильтром

кг

7,0

19,3

19,3

19,3

27,1

3 AC 380 В дo 480 В

6SL3224 0BE33 7UA0

6SL3224 0BE33 7AA0

6SL3224 0BE34 5UA0

6SL3224 0BE34 5AA0

6SL3224 0BE35 5UA0

6SL3224 0BE35 5AA0

6SL3224 0BE37 5UA0

6SL3224 0BE37 5AA0

Номинальный выходной токI_n

A

90

110

145

178

Ток базовой нагрузкиI_H

A

80

95

115

155

Макс. выходной токI_max

A

150

180

220

290

Ном. мощность на базеI_rated

кВт

45

55

75

90

Ном. мощность на базеI_H

кВт

37

45

55

75

Ном. импульсная частота

кГц

4

4

4

4

КПД

0,95

0,95

0,95

0,95

Потери мощности

кВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м ³ /s

0,039

0,094

0,094

0,117

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для блока управления

A

1,0

1,0

1,0

1,0

Номинальный входной ток¹⁾

• c сетевым дросселем

A

94

115

151

186

• без сетевого дросселя

A

105

129

168

204

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Подключение двигателя
U2, V2, W2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм² или 2 x 50 мм²

PE подключение

На корпусе винтом M6

На корпусе винтом M8

На корпусе винтом M8

На корпусе винтом M8

Макс. длина кабеля двигателя²⁾

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

275

350

350

350

Высота

• PM240 без интегрированного фильтра

мм (дюйм)

499

634

634

634

• PM240 с интегрированным фильтром

мм (дюйм)

635

934

934

934

Глубина

• PM240 без управляющего модуля

мм (дюйм)

204

316

316

316

• PM240 с управляющим модулем

мм (дюйм)

260

372

372

372

Размер

FSE

FSF

FSF

FSF

Вес, прибл.

• PM240 без интегрированного фильтра

кг

19,8

50,7

50,7

50,7

• PM240 с интегрированным фильтром

кг

27,1

66,7

66,7

66,7
