Силовые модули PM240 осуществляют коммуникацию с блоком управления через интерфейс PM-IF.
Силовые модули PM240 имеют следующие интерфейсы в качестве стандарта:
- Подключения к сети DC DC P/R1 и DC N
- Клеммы DC P/R1 и R2 для подключения внешнего тормозного резистора
- Интерфейс PM IF для подключения силового модуля PM240 и блока управления. Силовой модуль PM240 также подает электропитание на блок управления с помощью интегрированного блока питания
- Подключение к двигателю с помощью винтовых клемм или контактов
- Схема управления для безопасного тормозного реде или тормозного реле для контроля над удерживающим тормозом
- 2 x PE подключения (защитное заземление)

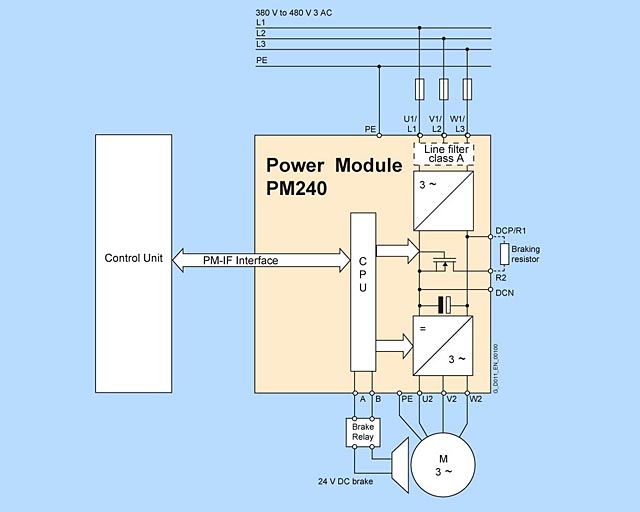

Диаграмма подключения klz силового модуля PM240
Многие системные компоненты силовых модулей PM240 предназначены в качестве базовых компонентов, т.е. компонент монтируется на базовой плите, а силовой модуль PM240 – над ним в малогабаритной конструкции. Друг над другом можно смонтировать до двух базовых компонентов.
Следующие силовые компоненты со стороны сети, компоненты сети DC и силовые компоненты со стороны нагрузки предназначены в качестве базовых компонентов в соответствие с размерами корпуса:
|
Размер |
||||||
|---|---|---|---|---|---|---|
|
FSA |
FSB |
FSC |
FSD |
FSE |
FSF |
|
|
Силовые компоненты со стороны сети |
||||||
|
Сетевой фильтр класса A |
|
|||||
|
Сетевой фильтр класса B |
|
|
|
|||
|
Сетевые дроссели |
|
|
|
|
|
|
|
Компоненты сети DC |
||||||
|
Тормозные резисторы |
|
|
||||
|
Силовые компоненты со стороны нагрузки |
||||||
|
Выходные дроссели (дроссели двигателя) |
|
|
|
|||
Следующая диаграмма показывает базовое расположение силового модуля PM240 с сетевым дросселем в качестве базового компонента. Дроссели со стороны сети имеют клеммы, а дроссели со стороны силового модуля – готовые кабели. В конечной позиции установки питающие клеммы находятся сверху корпуса размером FSA до FSC и снизу корпуса размером FSD до FSE.
Базовое расположение силового модуля PM240 с сетевым дросселем в качестве базового компонента
Если на корпусе размером FSA в дополнении к сетевому дросселю установлен сетевой фильтр, то компоненты должны располагаться так, как показано ниже на диаграмме. В этом случае подключения электропитания расположены снизу.
Силовые модули с размером корпуса FSB и выше поставляются с интегрированными сетевыми фильтрами, тогда внешний сетевой фильтр не требуется.
Силовой модуль PM240 с размером корпуса FSA с сетевым дросселем и сетевым фильтром
Силовой модуль PM240 с размером корпуса FSA с сетевым дросселем и дросселем двигателя
Для конфигураций, требующих более двух базовых системных компонентов, например, сетевой дроссель + дроссель двигателя + тормозной резистор отдельные компоненты должны монтироваться сбоку от силовых модулей. В этом случае сетевые дроссели и дроссели двигателя должны инсталлироваться под силовым модулем м сбоку от тормозного резистора.
