Типичный график скорость/мощности для двигателей переменного тока1)

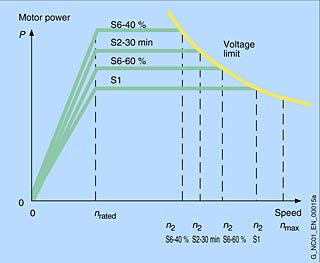

На графике показана зависимость между скоростью двигателя и мощностью 1PH7 двигателя для типа нагружения IEC 60034-1:
S1: Непрерывный режим работы
S6: Повторно-кратковременный режим и относительным коэффициентом загрузки 60 % (S6-60 %) или 40 % (S6-40 %) с максимальным временем цикла нагрузки 10 минут.
S2: Кратковременное нагружение с периодом нагружения 30 минут(S2-30 мин) и последующей остановкой.
|
1PH7 двигатель |
Ном. скорость |
Достижимая скорость для номинальной мощности во время нагружения согласно IEC 60034-1 |
|||
|---|---|---|---|---|---|
|
Тип |
n ном. |
n 2 2) |
|||
|
S1 |
S6-60 % |
S6-40 % |
S2-30 мин |
||
|
об/мин |
об/мин |
об/мин |
об/мин |
об/мин |
|
|
1PH7101-..F |
1,500 |
8,200 |
7,000 |
6,000 |
6,500 |
|
1PH7103-..D |
1,000 |
3,750 |
3,750 |
3,100 |
3,350 |
|
1PH7103-..F |
1,500 |
5,000 |
4,600 |
3,900 |
4,500 |
|
1PH7103-..G |
2,000 |
9,000 |
7,500 |
6,400 |
6,900 |
|
1PH7105-..F |
1,500 |
7,900 |
6,750 |
5,750 |
6,150 |
|
1PH7107-..D |
1,000 |
5,800 |
4,800 |
4,100 |
4,650 |
|
1PH7107-..F |
1,500 |
6,500 |
6,200 |
5,250 |
5,650 |
|
1PH7107-..G |
2,000 |
7,000 |
7,000 |
6,900 |
7,000 |
|
1PH7131-..F |
1,500 |
6,700 |
5,500 |
4,500 |
5,000 |
|
1PH7133-..D |
1,000 |
4,700 |
3,700 |
2,800 |
3,450 |
|
1PH7133-..F |
1,500 |
6,800 |
5,600 |
4,500 |
5,100 |
|
1PH7133-..G |
2,000 |
6,500 |
6,500 |
5,900 |
6,450 |
|
1PH7135-..F |
1,500 |
7,500 |
6,200 |
5,200 |
5,650 |
|
1PH7137-..D |
1,000 |
5,400 |
4,500 |
3,600 |
4,100 |
|
1PH7137-..F |
1,500 |
7,000 |
7,000 |
6,200 |
6,800 |
|
1PH7137-..G |
2,000 |
6,000 |
6,000 |
5,800 |
6,000 |
|
1PH7163-..B |
500 |
2,500 |
1,900 |
1,500 |
1,730 |
|
1PH7163-..D |
1,000 |
5,800 |
4,800 |
4,000 |
4,400 |
|
1PH7163-..F |
1,500 |
5,500 |
5,500 |
5,500 |
5,500 |
|
1PH7163-..G |
2,000 |
3,500 |
3,500 |
3,500 |
3,500 |
|
1PH7167-..B |
500 |
2,100 |
1,600 |
1,250 |
1,400 |
|
1PH7167-..D |
1,000 |
6,250 |
5,200 |
4,300 |
4,700 |
|
1PH7167-..F |
1,500 |
4,500 |
4,500 |
4,500 |
4,500 |
|
1PH7167-..G |
2,000 |
3,250 |
3,250 |
3,250 |
3,250 |
|
1PH7184-..T |
500 |
4,500 |
3,800 |
3,350 |
3,350 |
|
1PH7184-..D |
1,000 |
5,000 |
4,400 |
3,600 |
3,600 |
|
1PH7184-..E |
1,250 |
5,000 |
4,680 |
4,190 |
3,600 |
|
1PH7184-..F |
1,500 |
5,000 |
5,000 |
5,000 |
5,000 |
|
1PH7184-..L |
2,500 |
5,000 |
5,000 |
5,000 |
5,000 |
|
1PH7186-..T |
500 |
4,800 |
4,100 |
3,580 |
4,000 |
|
1PH7186-..D |
1,000 |
5,000 |
4,650 |
3,850 |
3,850 |
|
1PH7186-..E |
1,250 |
5,000 |
4,260 |
3,780 |
3,580 |
|
1PH7224-..C |
700 |
3,020 |
2,570 |
2,290 |
2,170 |
|
1PH7224-..D |
1,000 |
4,500 |
4,500 |
4,100 |
3,730 |
|
1PH7224-..F |
1,500 |
4,500 |
4,330 |
4,000 |
3,890 |
1) Более детальную информацию по конфигурированию, см. руководство по проектированию для двигателей 1PH.
2) SINAMICS S120: Данные графика скорость/мощности получены при использовании Активного модуля питания при 400 В 3 ф. Если вы используете модуль питания Smart, с опцией для повышенной максимальной скорости, см. руководство по проектированию для двигателей 1PH.
2) SIMODRIVE 611: Данные графика скорость/мощности получены при использовании выпрямителя с замкнутой системой управления. При использовании выпрямителя с не замкнутой системой управления соответствии между получаемыми параметрами см. по проектированию для двигателей 1PH.
