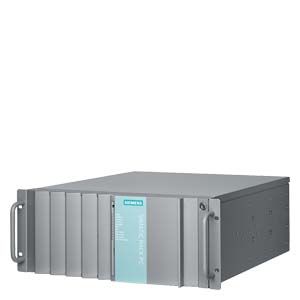

SIMATIC IPC847C

Основвные характеристики

Конструкция

для встраивания в 19" стойку, 2 HU, внешняя окраска

Процессор

• Intel Core i7-610E
  ( 2 ядра/4 потока, 2.53 ГГц, 4 MB cache, Turbo Boost, VT-d, iAMT, EM64T)
• Intel Core i5-520E (2 ядра/4 потока, 2.4 ГГц, 3 MB cache, Turbo Boost, VT-d, iAMT, EM64T)
• Intel Core i3-330E
  (2 ядра/4 потока, 2.13 ГГц, 3 MB cache, EM64T)

Чипсет

Intel QM57

Оперативная память

• От 2 Гб DDR3 1066 SDRAM
• Поддержка двухканальной памяти
• 2 слота DIMM
• Расширятся до 32 Гб 1)

Свободные слоты для расширения (все длинные)

• 7 x PCI
• 1 x PCI Express x16
• 3 x PCI Express x4

или

• 7 x PCI
• 1 x PCI Express x16

Графический процессор

• Встроенный графический контроллер Intel GMA HD интегрированный в процессор; выделение для видео памяти из оператвной памяти; разрешение до 2048 x 1536 пикселей при 75 Гц и 16-битном цвете
• Графическая PCI Express карта (Dual Head: 2 x VGA or 2 x DVI-D) в слоту PCIe x16; 512 МБ; разрешение 2048 x 1536 пикселей при 75 Гц и 32-битном цвете (опция)

Операционные системы

• Без операционной системы
• Предустановленная и активированная, в поставке DVD восстановления
• Windows XP Professional MUI, 32-bit
• Windows 7 Ultimate MUI, 32/64-bit
• Windows Server 2003 R2 incl. 5 client MUI, 32-bit
• Windows Server 2008 incl. 5 client MUI, 32-bit
• Windows Server 2008 R2 incl. 5 client MUI, 64-bit

MUI: Multi-language User Interface; 5 languages (English, French, German, Italian, Spanish)

• специфические по запросу
• Linux ²⁾
• Другие

Блок питания

• 100 ... 240 В пер. тока, 50 ... 60 Гц, допустимые кратковременные сбои питания: макс. 20 мс при 0.85% от номинального напряжения
• Резервированный блок питания 100 ... 240 В пер. тока, 50 ... 60 Гц

Привода

Жесткие диски SATA 3.5" или SAS 3.5"

Установка внутри

• 500 Гб

Возможна установка внутри на защищающие от вибрации и ударов подвески(опционально)

• 500 Гб
• 1 Тб
• 2 x 500 Гб
• 1 Тб RAID1³⁾, (2 x 1 Тб, резервирование дисков)

Установка в снимаемые рамки со стороны передней панели (низкий профиль)

• 500 Гб
• 2 x 1 Тб
• 1 Тб RAID1³⁾, (2 x 1 Тб, резервирование дисков), "горячая замена"
• 2 TB RAID5³⁾, (3 x 1 Тб, striping with parity), "горячая замена"
• 240 Гб твердотельный диск SATA SSD (SLC)

Твердотельный диск (SSD) (2.5" SATA)

Монтаж внутри или при монтаже в снимаемые рамки
240 Гб (SLC), опционально

DVD-ROM, 5.25", SATA

• 16 x (DVD media)
• 48 x (CD media)

DVD+/-R/RW, 5.25", SATA

• 16 x 16 x 12 x (DVD media)
• 48 x 32 x 48 x (CD media)

Floppy disk

-

Слоты для приводов

Спереди:

• 3 x 5.25" и 2 x 3.5"

Внутри:

• 2 x 3.5" (опционально, с защитой от ударных и вибрационных нагрузок)

Интерфейсы

PROFINET

3x RJ45 (CP 1616-совместимый), опциональный

PROFIBUS/MPI

12 Mbit/s (изолированный, совместимый с CP 5611), опциональный

Ethernet

2 x 10/100/1000 Mbit/s (RJ45, с поддержкой функций teaming)

USB 2.0

• 2 x спереди (мощные)
• 4 x сзади (мощные)
• 1 x внутри (мощный), ), например для установки аппаратного ключа

Последовательный

• 9-pin COM1 (V.24)
• 9-pin COM2 (V.24)

Паралельный

LPT1

VGA

1 x

Клавиатура

PS/2

Мышь

PS/2

Звук

1 x Line Out; 1 x Micro

Функции мониторинга

Базовые функции

Локальные собщения с пакетом DiagBase

Температура

• Наблюдение за выходом температуры за допустимые пределы
• Сообщения могут быть обработаны в пользовательском приложении

Вентилятор

• Контроль скорости вращения вентилятора
• 2 x вентилятора в корпусе
• 1 x вентилятор блока питания

Сторожевой таймер

• Наблюдение за выполнением программ
• Контролируемое время задается в настройках ПО
• Может быть задан перезапуск компьютера в случае сбоя
• Сообщения могут быть обработаны в пользовательском приложении

Функции дистанционного мониторинга через сеть

Программный пакет SIMATIC IPC DiagMonitor Version (опция)

Удаленное наблюдение за:

• сторожевым таймером
• Температурой
• Скоростью вращения вентиляторов
• жесткими дисками (SMART)
• системой/Ethernet monitoring (Heartbeat)

Коммуникации:

• Интерфейс Ethernet (SNMP протокол)
• OPC для интерации с пакетами SIMATIC
• Архитектура клиент/сервер
• структура файлов регистрации

Светодиоды на передней стороне

• POWER (блок питания, включение PC)
• HARDDISK (доступ к жесткому диску)
• ETHERNET1 (статус Ethernet, "Heartbeat")
• ETHERNET2 (статус Ethernet, "Heartbeat")
• PN / MPI/DP (статус PROFINET/PROFIBUS)
• WATCHDOG (ready/fault indication)
• TEMP (статус температуры)
• FAN (моиторинг скорости вентилятора)
• HDD1 ALARM (работа жесткого диска в RAID массиве)
• HDD2 ALARM (работа жесткого диска в RAID массиве)
• HDD3 ALARM (работа жесткого диска в RAID массиве)

Внешние условия

Степень защиты

IP41 спереди, IP20 сзади в соответствии с EN 60529

Защита от пыли

При закрытой фронтальной дверце фильтр класса G2 EN 779, отфильтровывается 99 % частиц размером более 0.5 мм

Класс защиты

Класс защиты в соответствии с IEC 61140

Вибрационные воздействия во время

DIN EN 60068-2-6, 10 циклов

Внутренний опционный монтаж на защитные рамки:

• 10 ... 58 Гц: 0.0375 мм;
• 58 ... 500 Гц: 5 м/с2 (около 0.5 g)

Внутренний монтаж жестких дисков:

• 10 ... 58 Гц: 0.019 мм;
• 58 ... 500 Гц: 3 м/с2 (около 0.3 g)

Замечание:
Имеются ограничения на работу DVD+/-RW и HDD в зменяемых рамках

Ударные воздействия во время работы

DIN EN 60068-2-27, IEC 60068-2-29

Внутренний опционный монтаж на защитные рамки:

• полуволна: 50 м/с2, 30 мс (около 5 g), 100 ударов вдоль оси
• постоянный внутренний монтаж жестких дисков: 30 м/с2, 30 мс (около 3 g)

Замечание:
Имеются ограничения на работу DVD+/-RW и HDD в зменяемых рамках

Электромагнитная совместимость (EMC)

Генерируемые помехи

EN 61000-6-3 FCC Class A
EN 61000-3-2 Class D and EN 61000-3-3

Стойкость к наводкам в цепи питания

± 2 кВ (IEC 61000-4-4, взрыв)

± 1 кВ (IEC 61000-4-5, симметричные волны)

± 2 кВ (IEC 61000-4-5, асимметричные волны)

Стойкость к наводкам в сигнальных линиях

± 1 кВ (IEC 61000-4-4, взрыв, длина < 30 м)

± 2 кВ (IEC 61000-4-4, симметричные волны, длина > 30 м)

± 2 кВ (IEC 61000-4-5, асимметричные волны, длина > 30 м)

Стойкость к воздействию статических разрядов

± 6 кВ, контактный разряд (IEC 61000-4-2)

± 8 кВ, разряд по воздуху (IEC 61000-4-2)

Стойкость к воздействию высокочастотных радиопомех

• 1 В/м 80 % AM; 2-2.7 ГГц (IEC 61000-4-3)
• 10 В/м 80 % AM; от 80 МГц до 1 ГГц и 1.4 ГГц и 2 ГГц (IEC 61000-4-3);
• 10 В, от 10 кГц до 80 МГц (IEC 61000-4-6)

Стойкость к воздействию магнитных полей

100 A/м, 50/60 Гц (IEC 61000-4-8)

Диапазон рабочих температур

5 ... 50 °C

Замечание:
Ограничения для работы DVD±R/RW и HDD в заменяемых рамках

Относительная влажность во время работы

5 ... 80 % при 25 °C (без конденсации)

Одобрения и требования безопасности

Требования безопасности

IEC 60950-1 Second Edition, EN 60950-1:2006,
UL 60950-1 Second Edition
CSA C22.2 No 60950-1-07 Second Edition

Одобрение

cULus 60950-1 Second Edition, KCC

Марка CE

• Генерируемые помехи: EN 61000-6-3:2007
• Стойкость к воздействию помех: EN 61000-6-2:2005

Размеры и вес

Установочные размеры (Ш x В x Г) в мм

430 x 177 x 448
