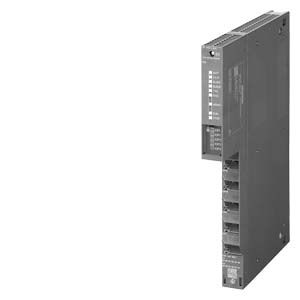

- Подключение SIMATIC S7-400 к Industrial Ethernet:
- одновременная поддержка транспортных протоколов ISO, TCP/IP и UDP, а также протокола PROFINET;
- настраиваемый набор функций контроля активности коммуникационных соединений.
- Два независимых интерфейса для подключения к двум разным сетям:
- интерфейс гигабитного Ethernet, 1x RJ45, 10/100/1000 Мбит/с, дуплексный/полудуплексный режим работы, автоматическкая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемого кабеля;
- интерфейс PROFINET с встроенным 4-канальным коммутатором Industrial Ethernet реального масштаба времени, 4x RJ45, 10/100 Мбит/с, дуплексный/полудуплексный режим работы, автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей.
- Коммуникационные службы для обоих интерфейсов:
- открытый обмен данными через Industrial Ethernet на основе транспортных протоколов ISO, TCP/IP и UDP, включая роутинг между обоими интерфейсами;
- PG/OP функции связи с поддержкой межсетевого обмена данными на основе процедур S7 роутинга;
- S7 функции связи (клиент, сервер, мультиплексирование), включая роутинг между обоими интерфейсами;
- функции S5-совместимой связи
- IT функции связи:
HTTP функции связи для обеспечения доступа к данным контроллера с помощью стандартного Web браузера;
FTP функции, позволяющие использовать программно-управляемый обмен данными FTP клиента,
доступ к блокам данных через FTP сервер,
обработка данных файловой системы через FTP, передача сообщений по каналам электронной почты
- Коммуникационные функции интерфейса PROFINET:
- контроллер ввода-вывода PROFINET IO с поддержкой обмена данными в реальном масштабе времени в режимах RT и IRT;
- обмен данными в системах PROFINET CBA;
- поддержка функций приоритетного запуска приборов ввода-вывода PROFINET IO.
- Установка IP адреса через DHCP, с использованием инструментальных средств компьютера или с помощью программного блока (например, для приборов человеко-машинного интерфейса).
- Защита доступа с использованием конфигурируемого списка разрешенных IP адресов.
- Замена модуля без повторного конфигурирования системы. Вся информация сохраняется в съемном модуле памяти C-Plug (в том числе и файловая система для IT функций связи).
- Поддержка экстенсивного набора функций диагностики для всех модулей в монтажной стойке.
- Интеграция в систему управления сетью на основе протокола SNMP с поддержкой объектов MIB-II.
- Работа в системах автоматизации S7-400H/FH для построения резервированных каналов S7 связи.
|
|
