Анализ показателей производительности на основе индивидуальных показателей производительности

Опциональное программное обеспечение WinCC/ Perfor­manceMonitor для WinCC от V7.2 позволяет выполнять ана­лиз и оптимизацию производства на основе индивидуальных показателей производительности (KPIs). Эти показатели дают основу для возможной оптимизации производства и увеличения производительности.

Индивидуальные показатели производительности могут вы­числяться для отдельных групп машин, производственных установок или линий. Подвергаемые мониторингу элементы называются оборудованием. Вычисление KPI выполняется на основе операндов, получаемым из существующих тегов WinCC. Комбинированное использование этих показателей позволяет получать более полную информацию о производ­стве. Например, зависимость качества выпускаемой продук­ции от комплектующих различных поставщиков. Необходи­мые расчетные формулы создаются быстро и просто непо­средственно в среде WinCC.

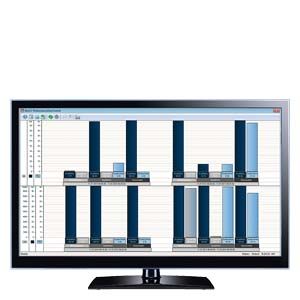

Анализ показателей производительности выполняется непо­средственно в среде WinCC. Для повышения наглядности результаты анализа могут быть представлены в виде графиков. Операнды отображаются в хронологической последовательности, значения каждого показателя могут быть детализиро­ваны. Сохраненные в архивах значения могут отображаться и в табличной форме, что позволяет выполнять их редактиро­вание. Показатели производительности, вычисляемые в интерактив­ном режиме, циклически или по фиксации тега, можно запи­сать в теги WinCC для их дальнейшей обработки или ото­бражения на экране компьютера.

Программное обеспечение WinCC/PerformanceMonitor может использоваться совместно с пакетами WinCC/WebNavigator и SIMATIC Information Server, что позволяет выполнять обмен данными через Интернет и формировать необходимый набор отчетов. Интеграция в среду WinCC позволяет выполнять быструю настройку приложений и обеспечивает полную прозрачность всех показателей производительности оборудования пред­приятия, которые могут служить основой для оптимизации производственных процессов.

• Установка на одноместные станции, станции серверов или клиентов WinCC.
• Поддержка элементов управления ActiveX для интеграции данных в изображения WinCC.
  • PerformanceControl: для отображения показателей производительности по от­ношению к контекстным значениям с отображением ана­лизируемых операндов.
  • Gantt chart: для отображения хронологической последовательности изменения операндов
  • TableControl:
    для табличного отображения операндов и возможностью их редактирования.
• Наличие встроенной среды конфигурирования вычисления операндов на основе тегов WinCC, которые могут использоваться для вычисления статистических показателей за за­данный промежуток времени.
• Выполнение операций анализа через Интернет/ Интранет в сочетании с пакетом WinCC/WebNavigator.
• Формирование отчетов с использованием возможностей SIMTIC Information Server.
• Использование данных архивов для анализа накопленной информации.
• Базовый пакет со средой конфигурирования, элементами управления ActiveX и лицензией на архивирование 30 ве­личин. Содержимое архива (операнды, контекст) состав­ляет основу для дальнейшего анализа.
• Количество архивируемых значений может быть увеличено с шагом 30, 100, 300 или 1 000.
