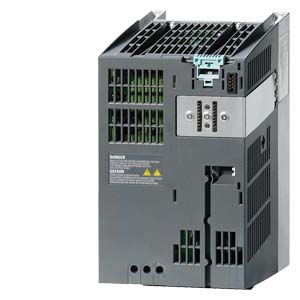

Силовые модули PM340 блочного формата, типоразмеры от FSA до FSF

Силовые модули PM340 блочного формата стандартно оборудованы следующими интерфейсами:

• Разъемы промежуточного контура DCP/R1 и DCN
• Клеммы DCP/R1 и R2 для подключения внешнего тормозного резистора
• Интерфейс PM?IF для подключения силового модуля PM340 и управляющего модуля CU310 DP или адаптера управляющего модуля CUA31. Благодаря встроенному блоку питания PM модуль PM340 осуществляет питание управляющего модуля CU310 DP или адаптера управляющего модуля CUA31
• Подключение двигателя через винтовые зажимы или винты
• Схема управления тормозным реле для управления стояночным тормозом
• 2 подключения PE/защитного кабеля Power Module со встроенным сетевым фильтром подходят только для подключения к сетям TN

Силовые модули без встроенного сетевого фильтра подходят для подключения к заземленным (TN, TT) и не заземленным (IT) сетям.

Встроенный тормозной блок (тормозной прерыватель) рассчитан таким образом, что он может выполнять длительное включение внешнего тормозного резистора. Температура внешнего тормозного резистора должна контролироваться для защиты от температурной перегрузки.
