- Оперативное управление и мониторинг на уровне производственных машин и установок.
- Сохранение содержимого буфера сообщений при отключении панели без использования буферной батареи.
- Опциональная поддержка функций S7-совместимого программируемого контроллера в сочетании с программным обеспечением WinAC MP277.
- Опциональная установка дополнительного программного обеспечения, совместимого с операционной системой Windows CE. Например, дополнений для WinCC flexible.
- Сочетание прочности панели оператора с гибкостью компьютера.
- Графический 7.5" или 10.4" TFT дисплей с поддержкой 64k цветов.
-

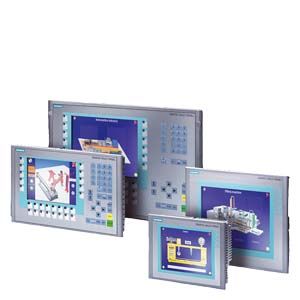

MP 277 8" и MP 277 10" Touch:
с сенсорной аналоговой резистивной клавиатурой.
MP 277 8" Key:
38 системных клавиш, 26 программируемых функциональных клавиш (из них 18 с встроенными светодиодами).
MP 277 10" Key:
38 системных клавиш, 36 программируемых функциональных клавиш (из них 28 с встроенными светодиодами).
- Наличие модификаций MP 277 с фронтальной панелью из нержавеющей стали для использования в пищевой промышленности и на предприятиях по производству напитков.
- Полный набор встроенных интерфейсов: MPI, PROFIBUS DP, USB, PROFINET (Ethernet TCP/IP).
|
SIPLUS HMI MP 277
|
|
|
Заказной номер
|
6AG1643-0CD01-4AX1
|
|
Заказной номер базовой панели
|
6AV6643-0CD01-1AX1
|
|
Диапазон рабочих температур
|
0 … +50 °C; допускается появление конденсата
|
|
Защитное покрытие
|
Защитное покрытие печатных плат и электронных компонентов
|
|
Технические данные
|
Соответствуют техническим данным базовой панели за исключением допустимых условий эксплуатации
|
|
Условия эксплуатации
|
|
Относительная влажность
|
5 ... 100 %, допускается появление конденсата
|
|
Биологически активные вещества
|
По EN 60721-3-3, класс 3B2: плесень, споры грибка
|
|
Химически активные вещества
|
По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2)
|
|
Механически активные вещества
|
По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)
|
|
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)
|
1080...795 гПа (-1000 … +2000 м)
диапазон рабочих температур
795...658 гПа (+2000 ... +3500 м)
снижение на 10 K
658…540 гПа (+3500 … +5000 м)
снижение на 20 K
|
1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3
2) При работе в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!
|
|
