В зависимости от предпочтений PROFIBUS PA или FOUNDATION Fieldbus (FF) H1 может использоваться в PCS7 для подключения датчиков и исполнительных механизмов.

Свойства FOUNDATION Fieldbus H1

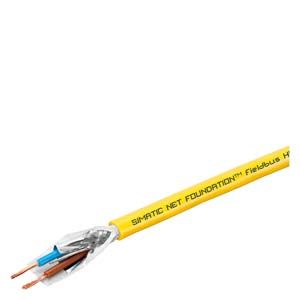

В равной степени как и PROFIBUS PA, FOUNDATION Fieldbus H1 базируется на стандарте IEC 61158?2. С использованием метода передачи MBP (Manchester Coded; Bus Powered), передача данных и питание узлов сети осуществляется через экранированный двухпроводной кабель. Скорость передачи составляет 31.25 Kbit/s.

На одном сегменте  сети может размещаться до 32 узлов (1 coupler + field devices).

Длина сегмента может составлять до 1900 m. При расчете полной длины сегмента следует учитывать кабели подключения самих устройст и качество испльзуемого кабеля. Кабели подключения устройств могут быть до 120м. В зависимости от их количества на один сегмент максимальная длина кабеля может быть короче (более детально в секции "Технические спецификации").

При использовании соответствующих барьеров, искробезопасные устройства могут использоваться с FOUNDATION Fieldbus H1 в опасных зонах. В таких случаях длина кабеля подключения устройства не может превышать 60м.

FOUNDATION Fieldbus H1 использует циклическую и асинхронную передачу данных. Критические к времени выполнения задачи, такие как сбор процессных данных, выполняются циклически по точному расписанию. Другие задачи, такие как диагностика, обслуживание и параметрирование, выполняются в асинхронном режиме.

Управление устройством с EDD

Полевые устройства, с точки зрения управления, различаются по нескольким критериям обработки данных: "device block" (специфическая для устройства информация), "function block" (реализованные функции), и "transmission block" (передача данных). Базовые функции устройств, например, аналоговый взод, цифровой выход и др, реализуются на основе стандартизированных функций и блоков передачи данных.

Fieldbus Foundation определяет описания базовых функций конкретных типов устройст с помощью EDD.

Описания устройстd интерпретируются с помощью SIMATIC PDM V7.0 и выше.

Локальное управление

Функциональные и блоки передачи данных могут объединяться для формирования контуров управления. При использовании с соттветствующим устройством, такое приложение работает независимо от системы управления и головного контроллера..

Отличительные характеристики

  • Передача питания полевым устройствам
  • Топология: шина, дерево, кольцо
  • Встраивание в опасные зоны искробезопасных устройств с сответствующими барьерами
  • Детерминированный цикл передачи данных
  • Стандартный шинный интерфейс и интеграция устройств посредством стандартизованных описаний
  • Поддержка "Локального управления"
