Библиотека SENTRON PAC3200 позволяет бесшовно интегрировать многофункциональное измерительное устройство SENTRON PAC3200 по PROFIBUS DP систему управления технологическим процессом SIMATIC PCS7.

Она включает в себя драйвер блок, блок диагностики и лицевые панели. Блоки, реализованные в  AS системе SIMATIC PCS7  обеспечивают лицевые панели значениями тока, мощности и различными энергетическими параметрами, генерируют сообщения и устанавливаеют соединение со станцией обслуживания SIMATIC PCS7 Maintenance Station.

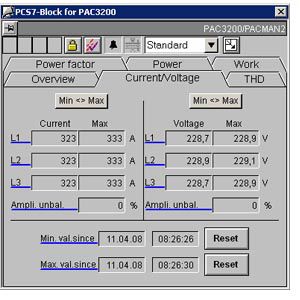

Лицевые панели

Лицевые панели представляют собой пользовательский интерфейс многофункционального устройства SENTRON PAC3200 станции оператора системы управления технологическим процессом. Они позволяют отображать и изменять параметры, используя объекты SIMATIC PCS7.

Двунаправленная коммуникационное соединение между лицевыми панелями и блоками, а также между блоками и SENTRON PAC3200 на стороне системы, поддерживают отображение значений на лицевых панелях, а также передачу данных с многофункционального измерительного устройства.

Примечание:
Библиотечные блоки SENTRON PAC3200 могут использоваться вместе с SIMATIC PCS 7 V6.1, V7.0 (SP1 и выше в каждом случае) и V7.1. Они поддерживают все операционные системы данных версий.
