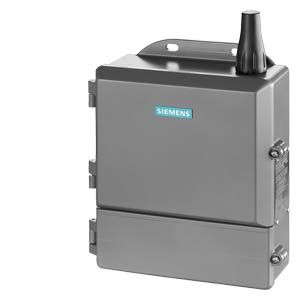

Модуль IE/WSN-PA LINK выполняет обмен данными между беспроводными HART и сетью Ethernet. Со стороны радио интерфейса он поддерживает протокол HART, со стороны интерфейса Ethernet -открытый TCP/IP обмен данными и протокол Modbus TCP.

Модуль IE/WSN-PA LINK позволяет выполнять беспроводную диагностику и обслуживание датчиков, а также осуществлять мониторинг процесса.

Мониторинг

Беспроводный протокол HART позволяет интегрировать в систему мониторинга отдельные секции предприятия, отличающиеся большими затратами на прокладку кабелей. Через OPC интерфейс данные с этих секций передаются в станцию мониторинга с системой визуализации. Для этой цели может быть использован HART OPC сервер организации HART Communication Foundation. Альтернативно доступ к данным может быть получен через Modbus TCP.

Без использования дополнительного программного обеспечения ограниченный мониторинг может выполняться с использованием Web сервиса и встроенного Web сервера модуля IE/WSN-PA LINK.

Мониторинг процесса с использованием беспроводного протокола HART

При значительных расстояниях между станцией мониторинга и модулем IE/WSN-PA LINK длина беспроводного канала связи может быть увеличена применением дополнительных точек доступа и модулей Ethernet клиентов семейства SCALANCE W.

Мониторинг процесса через IWLAN и беспроводный протокол HART

Обычные HART приборы интегрируются в беспроводную сеть с помощью беспроводных HART адаптеров, устанавливаемых непосредственно на датчик или подключаемые к датчику через интерфейс 4-20 мА. Между адаптером и модулем IE/WSN-PA LINK выполняется асинхронный обмен данными. При этом адаптер способен считывать данные из интерфейса 4-20 мА и передавать их в сеть или принимать их из сети и направлять в интерфейс 4-20 мА.

Модуль IE/WSN-PA LINK накапливает данные от всех беспроводных адаптеров и передает их через Industrial Ethernet в диагностическую станцию или станцию обслуживания.
