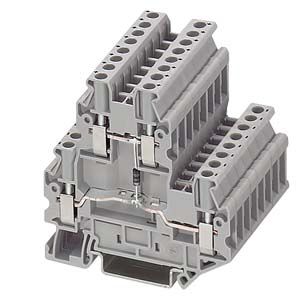

8WH two-tier diode terminals with a width of only 5.2 mm, can be used to implement many different switching tasks. This make the following possible in the narrowest of spaces:

  • Freewheel diode circuits
  • Lamp test circuits
  • Signaling and fault signaling circuits


Version

Order No.

Terminal size 2.5 mm?



8WH1 020-5FF00

Diode terminals, terminal size 2.5mm?

  • CURUS
  • CSA
  • Terminal width 6.2 mm
  • I max = 0.5 A
  • U max = 800 V
  • AWG 26-10
  • Connection capacity, one conductor
  • rigid 0.14... 6 mm?
  • Flexible 0.14... 6 mm?
  • Connection capacity, two conductors
    • rigid 0.14... 1.5 mm?
  • Flexible 0.14... 1.5 mm?
  • With integrated diode: 1N 4007
  • Gray


Versions


  • With 1N 4007 diode integrated

  • Let-through from top to bottom

8WH1020-5AF00

  • Let-through from bottom to top

8WH1020-5BF00

  • Let-through from bottom left to bottom right:

8WH1020-5DF00

  • with two 1N 4007 diodes integrated

  • Let-through from top to bottom left and from bottom right to bottom left

8WH1020-5FF00

  • Let-through from top to bottom left and from top to bottom right

8WH1020-5HF00

Accessories

Section


  • Cover, for two-tier terminals, for terminal size 2.5 to 4 mm?

Accessories

8WH9000-1QA00

  • Spacer plates, for two-tier terminals, for terminal size 2.5 to 4 mm?

dto.

8WH9160-0AA00

  • Compartment partition, for two-tier terminals for terminal size 2.5 to 4 mm?

dto.

8WH9070-6FA00

Accessories



8WH9 000-1QA00

Cover, for two-tier terminals, for terminal size 2.5 to 4 mm?

  • Width 2.2 mm
  • Gray

8WH9000-1QA00

8WH9 160-0AA00

Spacer plates, for two-tier terminals, for terminal size 2.5 to 4 mm?

  • compensates for floor transfers in case other terminals are mounted.
  • 2.5 mm thick.
  • Gray

8WH9160-0AA00

8WH9 070-6FA00

Compartment partition, for two-tier terminals for terminal size 2.5 to 4 mm?

  • for visual and electrical separation of terminal groups
  • 2 mm thick.
  • Gray

8WH9070-6FA00
