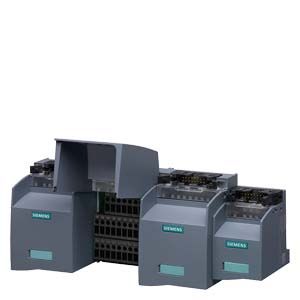

- Блок подключения для 1-проводных инициаторов (TP1)
Если опорный потенциал отдельных датчиков/исполнительных устройств не подводится индивидуально к клеммному блоку, то используется блок для 1-проводного подключения с 8 клеммами для сигналов. Для подачи напряжения на модуль ввода/вывода имеются две клеммы для опорного потенциала и две клеммы для положительного потенциала.
- Блок подключения для 3-проводных инициаторов (TP3)
Блок подключения для 3-проводных инициаторов предоставляет пользователю 8 клемм для сигналов, 10 клемм для опорного потенциала и 10 клемм для положительного потенциала. Это обеспечивает достаточные резервы для потенциальных перемычек и подачи питания.
- Блок подключения для сигналов 2 x 8 (TPK)
Если необходим блок подключения для 1-проводного подключения с двумя байтами, то используется компактный блок подключения TPK. Он соединяется с фронтальным соединителем с помощью двух соединительных кабелей. Этот компактный блок подключения содержит 2 x 8 клемм для сигналов, и в распоряжение пользователя предоставляются 2 x 2 клеммы для опорного потенциала и 2 x 2 клеммы для положительного потенциала.
- Блок подключения для 2-амперных модулей вывода (TP2)
2-амперные модули SIMATIC S7 могут быть подключены к блоку подключения, специально спроектированному для этих модулей.
- Блок подключения для аналоговых сигналов (TPA)
Для аналоговых сигналов SIMATIC S7 здесь пригоден специальный блок подключения для аналоговых сигналов. С помощью этого блока подключения сигналы могут быть подключены чрезвычайно легко и удобно. Подключение экрана сигнальных кабелей возможно с помощью дополнительной платы с соответствующими клеммами для подключения экрана.
Особое внимание следует обратить на следующее:
Для передачи сигналов двух модулей вывода необходимы все жилы соединительного кабеля. Поэтому блок питания модуля должен подключаться через отдельный кабель. Схемы подключения этих блоков Вы можете найти также в Интернете.
Указание: Информацию о сборке плоского кабеля в круглой оболочке на 16-контактном разъеме Вы найдете под заголовком «Configuring and wiring [Конфигурирование и подключение]».
Указание: Информацию о сборке плоского кабеля в круглой оболочке на 16-контактном разъеме Вы найдете под заголовком "Configuring and wiring" [Конфигурирование и подключение].
|
