ET 200S с силовыми модулями PROFIsafe

Решения PROFIsafe с силовыми модулями

Конфигурирование датчиков и исполнительных устройств выполняется в рамках единой концепции построения распределенных систем противоаварийной защиты и автоматики безопасности (F-систем).

Логика функций автоматики безопасности поддерживается на уровне программного обеспечения. Для сетевого обмена данными между компонентрами распределенной F-системы в сетях PROFIBUS и PROFINET используется специальный профиль PROFIsafe. Интеграция F-систем в стандартные системы автоматизации выполняется через обычные сети PROFIBUS и PROFINET.

• Для использования модулей фидеров нагрузки F-исполнения на предприятиях с категорией безопасности 2 ... 4 по EN 954-1 и уровнями безопасности SIL 2 и SIL 3 по IEC 61508. С соответствущей обвязкой могут использоваться и фидеры нагрузки исполнений Standard или High Feature
• Высокая гибкость (подключение любых датчиков к фидерам нагрузки через контроллер)
• Селективное отключение фидеров нагрузки F-исполнения
• Отсутствие необходимости использования дополнительных внешних компонентов, например, внешних контакторов в системах высокого уровня безопасности
• Возможность использования в сочетании с внешними реле безопасности
• Возможность активации внешних F-систем
• Поддержка любого набора функций безопасности
• Наличие модулей с категориями отключения 0 и 1
• Мониторинг вспомогательных напряжений для модулей фидеров нагрузки
• Установка на терминальный модуль TM-PF30.

Решения PROFIsafe с силовыми модулями F-исполнения

Высочайшая гибкость предлагаемых решений

F-модули фидеров нагрузки для PROFIsafe:

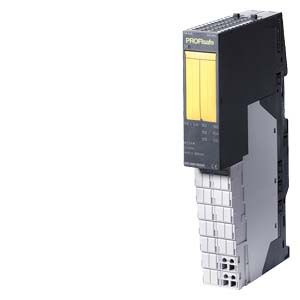

В системах, поддерживающих функции экстренного отключения питания, селективное отключение F-модулей фидеров нагрузки выполняет вышестоящий модуль контроля питания PM-D F PROFIsafe. Для каждого F-модуля фидера нагрузки может быть сформировано 6 групп отключения. Интерфейс связи с датчиками F-системы образуют F-контроллеры SIMATIC. Интерфейс между PROFIsafe и установками с системами безопасности поддерживается через модуль умножителя контактов F-CM с четырьмя выходными контактами.

Пример:

Возможные варианты построения PROFIsafe систем различного назначения приведены в руководстве "SIMATIC ET 200S Motor Starters".

Примеры, позволяющие существенно ускорить разработку собственных F-приложений, свободно распространяются через Internet:

http://www.siemens.de/sirius-starten

или

http://www.siemens.de/ET200S

PROFIsafe решение на базе ET 200S с селективным отключением фидеров нагрузки F-исполнения под управлением модуля PM-DF PROFIsafe

В пределах станции ET 200S F-модули фидеров нагрузки распределяются между 6 сегментами безопасности. На предприятиях с распределенными F-системами сигналы отключения каждого сегмента формируются F-системой более высокого иерархического уровня и передаются через сеть в виде PROFIsafe телеграмм. Это обеспечивает получение высочайшей степени гибкости применения модулей фидеров нагрузки в цепях безопасности различного назначения.

При необходимости станция ET 200S PROFIsafe может комплектоваться интеллектуальным интерфейсным модулем IM 151-7 F-CPU.
