Блоки вспомогательных контактов

Блоки вспомогательных контактов и максимальная возможность установки описаны в "Контакторах для управления двигателями“ и "Вспомогательных реле“.

Электронные блоки вспомогательных контактов с выдержкой

Модуль времени, который возможен в исполнении с выдержкой времени на включение и с выдержкой времени на отключение позволяет получать выдержки времени до 100 с (3 различных диапазона задержки).

Эти реле содержат один НО (замыкающий) контакт и один НЗ  (размыкающий) контакт. Реле меняет свое состояние после задержки на включение, или после задержки на отключение.

Модуль таймера с функцией Звезда-Треугольник оборудован одним НО контактом с выдержкой времени и одним НО контактом мгновенного действия, с промежутком времени 50 мс  между ними. Время задержки НО контакта может быть установлено между 1.5с и 30 с.

Функция звезда-треугольник:

Контакторы, на которых установлены электронные блоки вспомогательных контактов с выдержкой времени, работают без  выдержки времени.

Типоразмер S00

Блоки вспомогательных контактов с электронной выдержкой времени предназначены для установки на фронтальную поверхность контактора. Электронный модуль времени получает питание непосредственно с зажимов катушки контактора, параллельно с A1/A2. Функция синхронизации активизируется включением контактора, на котором смонтирован блок вспомогательных контактов. Исполнение с выдержкой времени на размыкание (отключение) работает без вспомогательного источника питания. Минимальный период включения: 200 мс.

Варистор встроен в модуль таймера для гашения коммутационных перенапряжений в катушке контактора.

Блок вспомогательных контактов с электронной выдержкой времени не может быть установлен на промежуточном реле типоразмера S00.

Типоразмеры отS0 до S12

Блок вспомогательных контактов с электронной выдержкой времени  устанавливается на фронтальную поверхность контактора.

Модуль времени получает питание от зажимов A1/A2; блок вспомогательных контактов с электронной выдержкой времени может быть активизирован также параллельным подключением к  любой катушке контактора или к любому другому источнику питания.

Исполнение с выдержкой времени при  отключении работает без вспомогательного источника питания. Минимальное время нахождения во включенном состоянии: 200 мс.

Однополюсный блок вспомогательных контактов может быть установлен на фронтальной  поверхности контактора в дополнение к модулю таймера.

Модуль таймера не имеет встроенных компонентов для гашения коммутационных перенапряжений.

Электронный блок выдержки времени с полупроводниковым выходом

Модуль выдержки времени  в исполнениях с "выдержкой времени на включение" и "выдержкой времени на отключение с вспомогательным источником питания" обеспечивает срабатывание с выдержкой времени до 100 с (3 различных диапазона выдержки времени). Контакторы с  установленным блоком выдержки времени  включаются, или отключаются с выдержкой времени, соответствующей установленной величине.

Исполнение с выдержкой времени при включении с реле времени  включается последовательно с катушкой контактора, зажим катушки А1 не должен быть подключен.

Исполнение с выдержкой времени при отключении с реле времени - катушка контакторы подключается  непосредственно через реле; зажимы A1 и A2 катушки не должны подключаться.

Реле времени предназначены для работы на постоянном и переменном токе.

Типоразмер S00

Исполнение для контактора типоразмера  S00 устанавливается на фронтальную поверхности контактора (при отключенном напряжении питания) и затем фиксируется путем сдвига вниз; одновременно реле времени соединяется  втычными контактами с зажимами катушки контактора. Неиспользуемые зажимы катушки контактора  закрываются крышками на корпусе блока реле времени для исключения возможности ошибочного присоединения.

Варистор для подавления коммутационных перенапряжений в катушке контактора встроен в модуль времени.

Блок с электронной выдержкой времени не может быть установлен на промежуточном реле типоразмера S00.

Типоразмеры от S0 дo S3

Блок выдержки времени для контакторов типоразмеров от S0 дo S3 подключается к зажимам катушки  A1 и A2 сверху каждого контактора; Реле времени соединяется электрически и механически с помощью штырьков.

Варистор для подавления коммутационных перенапряжений в катушке контактора встроен в модуль времени.

Указания по проектированию

a)

b)

При  управлении переменным током не допускается включение нагрузки в параллель с пусковым входом ( см. схему подключения (а)).

Блоки реле времени 3RT19 16-2D... / 3RT19 26-2D... с выдержкой времени при отключении имеют начальный нулевой потенциал на входе B1. Это означает, что если есть параллельная нагрузка на зажиме B1, активация может моделироваться с переменным напряжением. В этом случае дополнительная нагрузка (например, контактор K3) должна быть подключена в соответствии с (b).

Устройство задержки отключения для контакторов типоразмеров от S00 до S3

Управление постоянным и переменным током

IEC 60947, EN 60947

Для крепления винтами и пригодные для монтажа на 35 мм стандартной монтажной рейке. Устройства задержки отключения имеют винтовые зажимы.

Устройства задержки отключения предотвращают непреднамеренное отключение контактора при кратковременном снижении или исчезновении напряжения. Они устанавливаются после коммутационного аппарата,  управляемый постоянным током контактор имеет необходимой запас мощности в течение падения напряжения  с гарантией, что контактор не отключится. Устройства задержки отключения 3RT1 916  специально предназначены работы с контакторами 3RT  и вспомогательными контакторами 3RH программы SIRIUS.

Устройства задержки отключения работают без внешнего источника напряжения с использованием конденсаторов, и могут получать питание как переменного, так и постоянного тока (исполнение 24 В только для работы на постоянном токе). Согласование напряжений, необходимое только при управлении переменным током (АС), осуществляется с использованием мостового выпрямителя.

Контактор отключается с выдержкой времени, когда конденсаторы, встроенные в устройство задержки отключения, включены параллельно катушке электромагнита. При исчезновении напряжения конденсаторы разряжаются через катушку электромагнита и при этом задерживают отключение контактора.

Если командоаппараты включены в цепь перед устройством задержки отключения, то задержка происходит при каждом отключении. Если же устройство управления включается после устройства задержки, то задержка отключения происходит только в случае исчезновения сетевого.

Управление

В случае исполнения для номинального управляющего напряжения  110 V и 230 V,  переменное и постоянное напряжение может быть подано со стороны линии, тогда как исполнение на 24 V предназначено для работы только на постоянном токе.

Контактор, работающий на постоянном токе, подключается на выходе в соответствии применяемым входным напряжением.

Среднее значение задержки отключения составляет приблизительно 1,5-кратную величину заданного минимального времени.

Ограничение перенапряжений
  • без светодиодного индикатора (LED) (также для пружинных зажимов  Cage Clamp)
    типоразмеры S00, S0, S2, S3, S6 до S12
  • с светодиодным индикатором (LED) (также для пружинных зажимов  Cage Clamp)
    типоразмер S00

Все контакторы 3RT1 и вспомогательные контакторы (промежуточные реле) 3RH1 могут быть доукомплектованы RC элементами или варисторами для ограничения коммутационных перенапряжений в катушке. Диоды или диодные сборки (включая подавляющие диоды и диоды Зенера для сокращения времени отключения)  также могут быть использованы.

Устройства защиты от перенапряжений подключаются на фронтальную поверхность контакторов типоразмера S00. Пространство обеспечено для них рядом с пристегивающимся блоком вспомогательных контактов.

Для всех контакторов типоразмеров от S0 дo S3 варисторы, RC элементы и диодные сборки могут быть подключены непосредственно на зажимы катушки сверху или снизу.

Полярность подключения диодов или диодных сборок  определяется устройством кодирования.

Вспомогательные контакторы (промежуточные реле) поставляются без устройств ограничения перенапряжений или с варисторами или диодными как стандарт в соответствии с исполнением.

Примечание

Время задержки размыкания замыкающего контакта и время задержки замыкания размыкающего контакта увеличиваются, если катушка контактора снабжена устройством подавления пиков напряжения (помехоподавляющие диоды - от 6 до 10 раз, диодные сборки - от 2 до 6 раз, варисторы - от+2 до 5 мс).

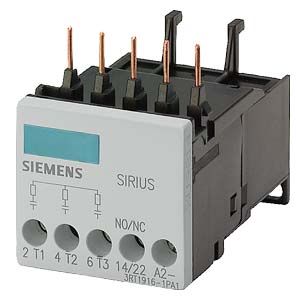

3-фазный модуль помехоподавления для контакторов типоразмера S00

В электродвигателях и у различных индуктивных потребителей при отключении возникает так называемая противо-ЭДС (электродвижущая сила). При этом могут возникать броски напряжения до 4000 В в спектре частот от 1 кГц до 10 МГц при скорости изменения напряжения от 0.1 до 20 В/нс.

Емкостная развязка с различными аналоговыми и цифровыми сигналами приводит к необходимости  помехоподавления в силовой цепи.

Уменьшение образования дуги между контактами

При включении в контур силовой цепи модуля помехоподавления уменьшается дуга между контактами, являющаяся причиной обгорания контактов  большей части помех, что с другой стороны обеспечивает  улучшение электромагнитной совместимости.

Большая надежность работы

Поскольку модуль помехоподавления заметно снижает содержание высокочастотных составляющих и величину пиков напряжения, срок службы контактов заметно увеличивается. Это приводит к существенному повышению коэффициента готовности установки в системе. Это делает большой вклад в повышение надежности и готовности системы в целом.

Отсутствие необходимости в полном помехоподавлении

Точным помехоподавлением в пределах каждого класса коммутации можно пренебречь, поскольку двигатели меньшей мощности имеют большую индуктивность, что позволяет обойтись одним решением для всех приводов без регулирования частоты вращения мощностью до 5.5 кВт

Предлагается два варианта:

  • Преимущества  RC-цепей главным образом заключаются в уменьшении скорости нарастания и в RF гасящей способности высокочастотных составляющих. Параметры подобраны таким образом, что  может быть достигнута возможность подавления широкого спектра помех.
  • Использование варисторных цепей способно обеспечить поглощение значительной энергии и применимо даже для частот от 10 до 400 Гц (приводы с  замкнутым контуром управления). При этом отсутствует ограничение  по просадкам напряжения.
Дополнительный нагрузочный модуль
  • Типоразмер S00 для фронтальной установки на контакторы с блоком вспомогательных контактов и без блока вспомогательных контактов
Дополнительные устройства для установки на контакторы типоразмеров от S0 до S3

Управление постоянным током (DC)

IEC 60947 и EN 60947

Интерфейс предназначен для использования в любых климатических условиях. Они имеют защиту от прикосновения согласно DIN VDE 0106 Часть 100. Обозначения зажимов выполнены по  EN 50005.

Система допускает работу с  24 В постоянного тока, катушка допускает работу при напряжении от 17 В до 30 В.

Малое потребление мощности в соответствии техническими данными электронных систем. Светодиодные индикаторы отображают состояние цепей.

Ограничение перенапряжений

Интерфейс 3RH19 24-1GP11 имеет встроенное устройство ограничения перенапряжений (варистор) для переключаемой катушки контактора.

Установка

Интерфейс 3RH19 24-1GP11 устанавливается непосредственно на катушку контактора.

Комплект для впайки контактора в печатную плату

Выпускаются адаптеры для впаивания контакторов в печатные платы в двух исполнениях:

  • Комплект для впайки  в печатную плату  контактора с одним интегрированным вспомогательным контактом
  • Комплект для впайки  в печатную плату  контактора с  4-полюсным блоком вспомогательных контактов
Винтовой адаптер

Разъем на адаптерах для контакторов типоразмера S0  улучшает достижимость фиксации винта. В результате
возможно позиционировать отвертку вертикально при использовании изолированных отверток.

Адаптеры могут произвольно поворачиваться перед  установкой на  90 °.

Крышки для типоразмеров от S00 до S12

Когда контакторы и промежуточные реле (вспомогательные контакторы) используются в устройствах с защитой от прикосновения к токоведущим частям, это обеспечивается невозможностью управления контакторами вручную.

Для контакторов SIRIUS  существуют крышки, которые являются дополнительными принадлежностями; они предотвращают случайное ручное управление. Они изготавливаются из прозрачного формованного пластика со скобой, которая дает возможность опечатать контактор.
