Компактный пускатель с AS-интерфейсом представляет собой полностью собранную фидерную сборку со степень защиты IP65, предназначенную для коммутации и защиты любых потребителей 3-фазного тока до 5,5 кВт при AC 400/500 В (электромеханические компактные пускатели) или до 2,2 кВт (электронные компактные пускатели) – главным образом для прямого или реверсивного пуска стандартных трехфазных двигателей. Он состоит или из комбинации электромеханических коммутационных аппаратов, или из устройств электронной защиты от перегрузки и автоматического выключателя. Защита от перегрузки или защита от короткого замыкания находится под пломбируемой прозрачной крышкой и там может подвергаться диагностике. Диагностика AS-интерфейса и источника питания цепей управления осуществляется с помощью двух светодиодов, которые находятся слева от крышки.

Прикосновение к токоведущим частям невозможно даже при открытой крышке. Элементы управления активизируются через интегрированные выходы. Через входы происходит опрос состояния аппаратов, например, по состоянию блок-контактов автоматического выключателя и контактора (контакторов). Еще через один вход регистрируется режим работы опционального ручного пульта управления. Три силовых разъема служат для ввода и сквозной передачи питания для потребителей (силовая шина), а так же для подключения самих потребителей. Готовые силовые линии могут быть использованы для подключения компактных пускателей, которые устанавливаются непосредственно друг за другом. Максимальное количество пускателей на одной силовой линии ограничивается максимально допустимым значением суммарного тока (макс. до 4 мм2 до ~ 35 A) (см. раздел Технические данные).

Компактный пускатель DS/RS (электромеханический)

Электромеханические компактные пускатели состоят из традиционной комбинации коммутационных аппаратов с автоматическими выключателями SIRIUS для защиты от короткого замыкания и перегрузки и контактора (контакторов) SIRIUS для рабочей коммутации.

К преимуществам электромеханических пускателей относятся надежная гальваническая развязка при отключении и расцеплении, встроенная беспредохранительная защита от коротких замыканий, а также выгодная цена. Кроме того, электромеханические варианты позволяют коммутировать также и постоянные токи.

Указания по проектированию: При использовании при критических температурах мы рекомендуем работать в нижнем диапазоне уставок автоматического выключателя.

Комкатный пускатель EDS/ERS (электронный)

Электронные компактные пускатели EDS (пускатели прямого пуска) и компактные пускатели ERS (реверсивные пускатели) состоят из комбинации электронного реле защиты от перегрузки и электронной силовой сборки.

К преимуществам этих электронных компактных пускателей относятся широкий диапазон уставок защиты от перегрузки (всего лишь двумя вариантами перекрывается диапазон мощностей до 2,2 кВт при AC 400/500 В), отсутствие износа силовой сборки, возможность регистрации тока (используется для контроля силового разъема), аварийное отключение при перегрузке, а также дистанционный сброс по AS-интерфейсу после расцепления из-за перегрузки.

Компактный пускатель ERS предназначен для прямого пуска и изменения направления направления вращения. Настройка электронной защиты от перегрузки и режима сброса в случае перегрузки производится непосредственно на аппарате.

Исполнение с тормозным контактом

Все компактные пускатели могут дополнительно оснащаться (опция) отдельным контактом для управления электрическими тормозами двигателей. Для тормозов двигателей с внешним питанием подача напряжения DC 24 В осуществляется совместно с подачей напряжения нагрузки через силовой разъем на зажим — X1. Далее напряжение передается через зажим — X3 для питания следующего компактного пускателя на его зажим — X1. Напряжение питания 24 В DC для электромеханических тормозов подается только на устройства, оборудованные тормозным контактом. При проектировании необходимо иметь в виду, что эти пускатели должны располагаться рядом друг с другом.

Все компактные пускатели могут оснащаться тормозным контактом на DC 500 В или тормозным контактом на AC 400 .

Ручной пульт управления

С помощью ручного пульта управления можно абсолютно независимо управлять компактным пускателем по месту его установки при наличии вспомогательного питания. Так, наряду с целенаправленным ручным управлением при нормальном функционировании средств автоматизации, на ручное локальное управление можно переходить также в случае отказа ПЛК или системы шин (аварийный режим), а также для проведения пробных пусков во время наладочных работ, например, для проверки направления вращения двигателя. Ручной пульт управления может подключаться через соединительный кабель прямо к гнезду на пускателе, находящемуся под прозрачной крышкой.

Свободные входы

Компактные пускатели также оснащены двумя свободными (резервными) входами.

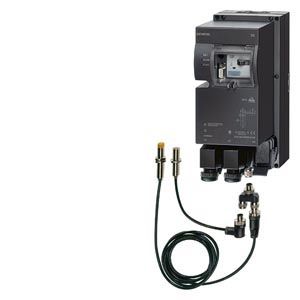

Гнездо M12 выполнено с Y-образной распайкой. Входы для сигналов приходятся на PIN 2 и 4. Таким образом, например, возможно подключение оптических датчиков приближения, которые подают сигналы и сообщения о загрязнении.

С помощью одного T-адаптера сигнальные входы могут распределяться на два гнезда M12. Таким образом, модифицированные компактные пускатели дают дополнительные преимущества. Экономия адресов AS-интерфейса, сокращение занимаемой площади и создание логических единиц становятся теперь реальными без дополнительных затрат.
