Подключение логических модулей LOGO! к AS-Interface

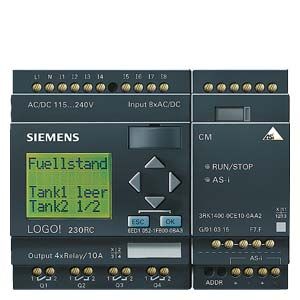

Применение модуля LOGO! CM позволяет использовать логические модули в качестве ведомых устройств AS-Interface. Модуль поддерживает поддерживает 4 виртуальных дискретных входа и 4 виртуальных дискретных выхода и способен передавать информацию о состоянии 4 дискретных входов LOGO! ведущему устройству AS-Interface, а также принимать от него 4 управляющих дискретных сигнала.

Ведущее устройство AS-Interface опрашивает виртуальные выходы модуля LOGO! CM и передает управляющие воздействия на виртуальные входы. Опрос реально существующих входов и управление реально существующими выходами осуществляет логический модуль LOGO! При этом в программе модуля LOGO! используются как реально существующие, так и виртуальные входы и выходы.

Применение модулей LOGO! CM позволяет организовать согласованное функционирование нескольких модулей LOGO!, использовать входные сигналы одних модулей LOGO! для управления выходами другого модуля, использовать в работе модуля LOGO! сигналы, формируемые датчиками AS-Interface и т.д. При этом логические модули LOGO! могут быть разнесены на расстояние до 300 м, а функции согласования их работы выполняет ведущее устройство AS-Interface.

Внутренняя шина коммуникационных модулей LOGO! CM имеет устройства гальванического разделения цепей. Поэтому они могут подключаться к модулям с любым напряжением питания и родом тока.
