Свободное графическое проектирование

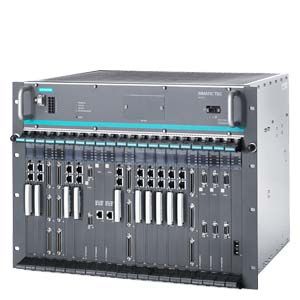

SIMATIC TDC проектируется с помощью основанных на оконной технологии графических инструментальных средств SIMATIC STEP 7 и CFC. Пакет программного обеспечения D7-SYS дополняет инструментальные средства проектирования CFC функциональными блоками для SIMATIC TDC, а также высокопроизводительной операционной системой.

GlobalDataMemory

Для сложных задач автоматизации может оказаться необходимым производить обмен данными между CPU, находящимися в нескольких стойках. В этом случае глобальная память данных GlobalDataMemory (GDM) может использоваться в качестве центрального запоминающего устройства для соединения до 44 стоек.

Через эту память может производиться обмен данными между всеми находящимися в системе на различных стойках модулями CPU. Благодаря этому в одной системе можно использовать свыше 800 модулей CPU.

GDM состоит из стойки, в которой установлены исключительно модули GDM. Благодаря этому возможна работа в специальном, особенно быстром режиме.

Обслуживание и ввод в эксплуатацию

Обслуживание и ввод в эксплуатацию производятся непосредственно из графического пользовательского интерфейса для проектирования STEP 7 и CFC. Для этого используется связь через MPI, через который осуществляется доступ ко всем модулям CPU в стойке.

В качестве альтернативы можно обратиться к модулю CPU и через последовательное соединение (RS 232). При этом доступ ограничен тем модулем CPU, интерфейс обслуживания которого в данный момент используется.

Программы других процессорных модулей

Схемы CFC для модулей CPU PM5, PM6, для функционального модуля FM 458-1 DP или технологического модуля T400 могут быть очень просто перенесены на модули CPU системы автоматизации SIMATIC TDC.
