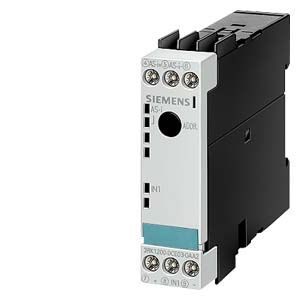

Модуль работает в режиме суммирующего счета в диапазоне от 0 до 15. После завершения текущего цикла начинается очередной цикл с отсчетом от 0. Содержимое счетчика может считываться ведущим сетевым устройством (младший разряд D0, старший разряд D3). Ведущее сетевое устройство осуществляет предварительную установку счетчика и определяет количество импульсов до следующего запроса. Это количество не должно превышать 15.

Допустимая частота следования циклов обмена данными с ведущим сетевым устройством определяется из соотношения 15/Tmax, где Tmax – максимальное время передачи данных из счетчика в ведущее сетевое устройство.

Второе ограничение накладывается формой тактовых импульсов. Счетчик способен нормально работать при длительности импульса высокого уровня не менее 1мс и паузе между импульсами не менее 300мкс. Это означает, что максимальная частота тактовых импульсов может составлять 769Гц.

Параметр P2 позволяет производить принудительный сброс счетчика. По умолчанию он сброшен. Установка P2 вызывает сброс счетчика и останавливает процесс счета. Сброс P2 разрешает работу счетчика.

Возможности подключения
