SINAMICS DC MASTER  12-пульсный режим

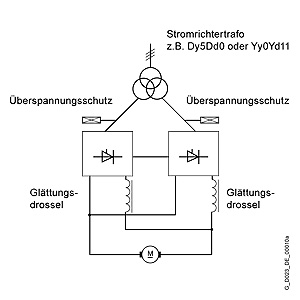

При 12-пульсном режиме два преобразователя SINAMICS DC MASTER питаются напряжениями, сдвинутыми на 30 градусов. Эта конфигурация сокращает гармоники. Каждый преобразователь берет на себя половину общего тока. Один SINAMICS DC MASTER  работает в режиме регулирования скорости, второй – в режиме регулирования тока. Ввод задания по току от первого SINAMICS DC MASTER ко второму производится по связи peer-to-peer.

При 12-пульсном режиме требуются сглаживающие дроссели в цепи постоянного тока.

Расчет сглаживающих дросселей

• Для каждого из двух преобразователей используется сглаживающий дроссель. Дроссели являются двухзначными; это означает, что индуктивность дросселя определяется при двух значениях тока.
• Тепловой расчет дросселя производится по эффективному значению постоянного тока.

Расчет необходимой индуктивности

1. Индуктивность дросселя при at 0.2 × I_dN (L_D1)

2. Индуктивность дросселя для I_dmax (L_D2)

• Индуктивность для 50 Гц частоты сети

L _D1 = 0.296 × 10^-3 × V_di/(0.2 × I_dN)

L _D2 = 0.296 × 10^-3 × V_di/(0.33 × I_dmax)

• Индуктивность для 60 Гц частоты сети

L _D1 = 0.24 × 10^-3 × V_di/(0.2 × I_dN)

L _D2 = 0.24 × 10^-3 × V_di/(0.33 × I_dmax)

L = Индуктивность в H

I _dN половина номинального постоянного тока от постоянного тока двигателя

I _dmax половина максимального тока постоянного тока двигателя

V _di = 1.35 × V_N

V _N номинальное напряжение питания сети

12‑пульсный режим
