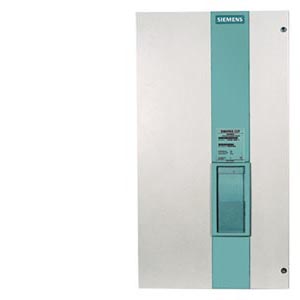

SIMOREG CCP (устройство защиты коммутации) служит для защиты управляемого сетью SIMOREG 6RA70 DC MASTER от срыва коммутации

В управляемых сетью преобразователях для коммутации отдельных силовых полупроводниковых элементов требуется соответствующее обратное напряжение. Совершение коммутации может быть сорвано (срыв коммутации инвертора) в результате неуправляемых переключений, вызванных падением/перекосом напряжения в питающей сети (например, слабые сети, грозы и т.д.). Образуется большой ток в обратном направлении (в сеть питания), или внутри преобразователя. Это может в свою очередь привести к перегоранию предохранителей или, при определенных условиях, к разрушению силовых полупроводниковых элементов.

С помощью расширенного ПО для SIMOREG DC MASTER, срыв коммутации быстро обнаруживается, и в модуль SIMOREG CCP посылается сигнал на отключение силовых полупроводниковых ключей базового модуля. SIMOREG CCP отключает силовые полупроводниковые ключи, удостоверяется о соблюдении условий для снижения тока двигателя и поглощает запасенную в двигателе магнитную энергию, переводя её в электрическую.
