Для быстрых синхронных действий движения и/или для безопасных входных/выходных сигналов канала NCK функции безопасности »SINUMERIK Safety Integrated« ²⁾ у SINUMERIK 810D/840D к шине приводов через терминальный блок NCU (макс. 2 шт.) могут подключаться цифровые и аналоговые входы/выходы ЧПУ.

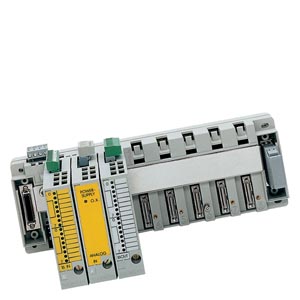

На терминальном блоке NCU может быть вставлено до 8 компактных модулей DMP; в максимальном расширении для общих функций могут быть подключены:

• 32 цифровых входа
• 32 цифровых выхода
• 8 аналоговых входов (макс. 4 аналоговых входа или выхода на терминальный блок NCU)
• 8 аналоговых выходов (макс. 4 аналоговых входа или выхода на терминальный блок NCU)

Количество подключаемых цифровых входов и выходов увеличивается при использовании функции безопасности »SINUMERIK Safety Integrated«

• для функциональности »безопасно программируемая логика (SPL)« до 64 цифровых входов/выходов соответственно
• на Safety-ось другими цифровыми входными и выходными сигналами.

 Для SINUMERIK 810D соединительный штекер шины привода заказывается отдельно.

2) Не для SINUMERIK 810D.
