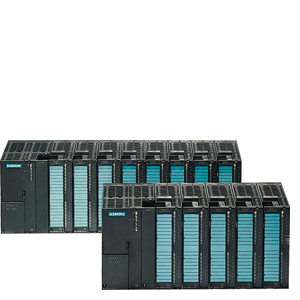

В качестве периферии станка у SINUMERIK 810D и SINUMERIK 840D используются модули серии SIMATIC S7-300. Таким образом, обеспечивается полная совместимость с системой SIMATIC S7-300.

Спектр продуктов SIMATIC S7-300 можно найти в »Промышленные системы автоматизации SIMATIC«.

SINUMERIK 810D/840Di/840D

SINUMERIK 810D/840D среди прочего имеет и PLC-CPU. Этот PLC-CPU совместим с SIMATIC S7 и в своей функциональности опирается на:

• CPU 314
  у SINUMERIK 810DE с CCU 1
• CPU 315-2 DP
  у SINUMERIK 810DE/810D с CCU 2/CCU 3
  у SINUMERIK 840DE с NCU 561.2/NCU 571.3/NCU 572.3
  у SINUMERIK 840D с NCU 572.3
•  CPU 314C-2 DP
  у SINUMERIK 840DE/840D с NCU 561.4/NCU 571.4/NCU 572.4/NCU 573.4
• CPU 317-2 DP
  у SINUMERIK 840DE/840D с NCU 573.5

Максимальное расширение:  3 ветви с

• подключение IM 361 с макс. 8 периферийными модулями SM 3.. или
• модуль простой периферии EFP, при этом допускаются комбинации между IM 361 и EFP.

Дополнительно: децентрализованная периферия через PROFIBUS DP

В случае СЧПУ на базе РС SINUMERIK 840Di периферия подключается через интерфейс PROFIBUS DP MCI-Board. В качестве периферии имеется поддерживающая 12 Мбодов децентрализованная периферия SIMATIC DP ET 200. Используемые компоненты и условия подключения см. »Промышленные системы автоматизации«.

В качестве альтернативы для простых использовании для SINUMERIK 840Di может использоваться периферийный модуль PP 72/48 (не для SINUMERIK 810D/840D).
