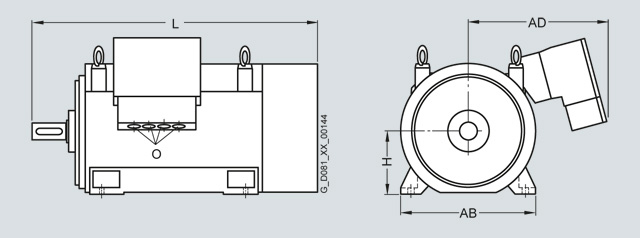

Overall dimensions

Frame size	Type	Number of poles	Dimension L	AD	H	AB
315	1LA8	2	1380	570	315	680
	1LA8	4, 6, 8	1410	570	315	680
	1LA8	4, 6, 8 1)	1430	570	315	680
	1PQ8	2	1742	570	315	680
	1PQ8	4, 6, 8	1772	570	315	680
	1PQ8	4 1)	1792	570	315	680
	1LL8	2	1380	662	315	680
	1LL8	4, 6, 8	1410	662	315	680
355	1LA8	2	1605	710	355	780
	1LA8	4, 6, 8	1635	710	355	780
	1LA8	4, 6, 8 1)	1699	710	355	780
	1PQ8	2	1971	690	355	780
	1PQ8	4, 6, 8	2001	690	355	780
	1PQ8	4, 6, 8 1)	2065	690	355	780
	1LL8	2	1635	840	355	780
	1LL8	4, 6, 8	1675	840	355	780
400	1LA8	2	1793	865	400	860
	1LA8	4, 6, 8	1833	865	400	860
	1PQ8	2	2148	865	400	860
	1PQ8	4, 6, 8	2188	865	400	860
	1LL8	2	1793	865	400	860
	1LL8	4, 6, 8	1833	865	400	860
450	1LA8	2	1953	900	450	980
	1LA8	4, 6, 8	1993	900	450	980
	1PQ8	2	2308	900	450	980
	1PQ8	4, 6, 8	2348	900	450	980
	1LL8	2	1953	900	450	980
	1LL8	4, 6, 8	2033	900	450	980

¹⁾ With bearings for increased cantilever forces.

For dimension "O", see "Introduction" under "Connection boxes".

Notes on the dimensions

• Dimension designations according to DIN EN 50347 and IEC 60072.
• Fits
  The shaft extensions specified in the dimension tables (DIN 748) and centering spigot diameters (DIN EN 50347) are machined with the following fits:

Dimension designation	ISO fit DIN ISO 286-2
D, DA	over 50	m6
N	over 250	h6
F, FA		h9
K		H17
S	flange (FF)	H17

The drilled holes of couplings and belt pulleys should have an ISO fit of at least H7.

Dimension tolerances
For the following dimension designations, the admissible deviations are given below

Dimension designation	Dimension	Admissible deviation
H	over 250	–1.0
E, EA		–0.5

Keyways and feather keyways (dimensions GA, GC, F and FA) are made in compliance with DIN 6885 Part 1.

• All dimensions are specified in mm.
