Размеры

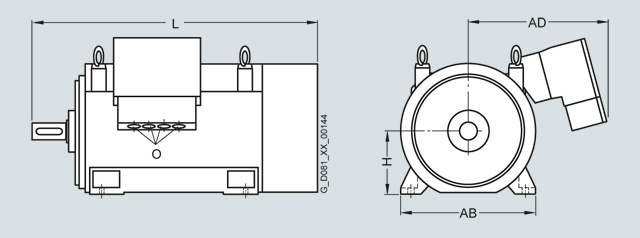

Общие размеры

Размер корпуса	Тип	Число полюсов	Размер L	AD	H	AB
315	1LA8	2	1380	570	315	680
	1LA8	4, 6, 8	1410	570	315	680
	1LA8	4, 6, 8 ¹⁾	1430	570	315	680
	1PQ8	2	1742	570	315	680
	1PQ8	4, 6, 8	1772	570	315	680
	1PQ8	4 ¹⁾	1792	570	315	680
	1LL8	2	1380	662	315	680
	1LL8	4, 6, 8	1410	662	315	680
355	1LA8	2	1605	710	355	780
	1LA8	4, 6, 8	1635	710	355	780
	1LA8	4, 6, 8 ¹⁾	1699	710	355	780
	1PQ8	2	1971	690	355	780
	1PQ8	4, 6, 8	2001	690	355	780
	1PQ8	4, 6, 8 ¹⁾	2065	690	355	780
	1LL8	2	1635	840	355	780
	1LL8	4, 6, 8	1675	840	355	780
400	1LA8	2	1793	865	400	860
	1LA8	4, 6, 8	1833	865	400	860
	1PQ8	2	2148	865	400	860
	1PQ8	4, 6, 8	2188	865	400	860
	1LL8	2	1793	865	400	860
	1LL8	4, 6, 8	1833	865	400	860
450	1LA8	2	1953	900	450	980
	1LA8	4, 6, 8	1993	900	450	980
	1PQ8	2	2308	900	450	980
	1PQ8	4, 6, 8	2348	900	450	980
	1LL8	2	1953	900	450	980
	1LL8	4, 6, 8	2033	900	450	980

¹⁾С подшипниками для повышенных консольных усилий.

По размеру "O", см. "Введение" "Соединительные коробки".

Замечания по размерам

Обозначения размеров в соответствии с DIN EN 50347 и IEC 60072.
Допуски
Удлинение вала (DIN 748) и диаметры центрирующих выступов (DIN EN 50347) изготавливаются со следующими допусками:

Обозначение размера	ISO допуск по DIN ISO 286-2
D, DA	over 50	m6
N	over 250	h6
F, FA		h9
K		H17
S	фланец (FF)	H17

Допуск посадочного отверстия муфт и ременных шкивов должен быть не менее H7 по ISO.

Допуски на размер
Ниже приведены допустимые отклонения для следующих размеров

Обозначение размера	Размер	Допустимое отклонение
H	over 250	–1.0
E, EA		–0.5

Шпонки и шпоночные пазы (размеры GA, GC, F и FA) изготавливаются в соответствии с DIN 6885 часть 1.

Все размеры указаны в мм.
