Основной дизайн
- Металлический 19" корпус (4 HU) для обеспечения электромагнитной совместимости и высокой стойкости к механическим воздействиям
- Подготовлен для установки на телескопические направляющие
- Возможна горизонтальная и вертикальная установка, может быть использован как промышленный tower PC с использованием дополнительного аксессуара.
- Запираемая дверца на фронтальной панели для предотвращения доступа к дисководам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
- Держатель карт PCI для надежной работы модулей PC в случае вибрации и ударных воздействий
- Крышка корпуса открывается одним винтом, после чего могут быть заменены компоненты PC (например платы PC или HDD)
- Замена фронтального вентилятора и фильтра пыли без инструментов
- Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
- 6 слотов для установки приводов
- спереди: 1 x 3.5"; 3 x 5.25" или 1 x 3.5"; 1 x 5.25"; 3 x HDD фрейм горячей замены (низкий профиль)
- внутри: 2 x 3.5" (в опционных фиксаторах для защиты от вибрации или без них)
- Встроенный графический контроллер, Intel GMA HD интегрированный в процессор, разрешение до 2048 x 1536 пикселей, 60 Гц, 16-битный цвет
- Интерфейсы:
- 2 x интерфейса LAN 10/100/1000 Мбит/с Ethernet (RJ45, поддержка функции Teaming)
- 4 x интерфейса USB 2.0 сзади, 2 x USB 2.0 спереди (один из которых может быть использован при закрытой дверце), 1 x внутренний, например для носителя с лицензиями программного обеспечения
- 2 x PS/2, COM1, COM2, LPT1, DVI-I
- 11 свободных слота для расширения системы (все формата long):
- 7 x PCI
- 1 x PCI-Express x16
- 3 x PCI-Express x4
Версии дизайна
- Процессор:
- Intel Core i7-610E (2C/4T, 2.53 GHz, 4 MB cache, Turbo Boost, VT-d, EM64T)
- Intel Core i5-520E (2C/4T, 2.4 GHz, 3 MB cache, Turbo Boost, VT-d, EM64T)
- Intel Core i3-330E (2C/4T, 2.13 GHz, 3 MB cache, EM64T)
- Конфигурация основной памяти
- от 1 ГБ до 8 ГБ, DDR3 1066 SDRAM (конфигурируемая как dual channel для наивысшей производительности начиная от 2 ГБ и выше)
- возможность использования памяти ECC
Замечания касающиеся памяти:
Для использования памяти более 4 ГБ, требуется 64-битная операционная система. В конфигурации 4 ГБ, доступная память может быть ограничена 3.5 ГБ или менее (с 32-битными операционными системами) и в конфигурации 8 ГБ, доступная память может быть ограничена 7.5 ГБ или менее.
- Встроенные интерфейсы:
- PROFIBUS/MPI, CP5611-совместимые или PROFINET, 3 x RJ45, CP16116-совместимые
- Сетевые модули в 8-ми свободных слотах (7 x PCI, 1 x PCI-Express x16)
- Расширение графики:
- PCI-Express графическая карта x16, (с поддержкой двух мониторов: 2 x VGA или 2 x DVI-D адаптером), 256 МБ, разрешение до 2048 x 1536 пикселей, 75 Гц, 32-бит цветов
- Адаптер для кабеля (DVI-I в VGA) для встроенного графического интерфейса (1 x VGA) для подключения моитора с аналоговым входом
- Привода:
- Жесткие диски SATA 3.5" с технологией NCQ или твердотельный диск SATA 2.5":
- Внутренний монтаж для постоянного использования:
- 1x 250 ГБ HDD
- 1x 32 ГБ SSD
- Внутренний монтаж с поддержкой защиты жесткого диска от вибрации и удара или в снимаемом фрэйме на передней панели (горячая замена в конфигурации RAID 1/5):
- 1 x 250 ГБ
- 1 x or 2 x 500 ГБ
- RAID1, 500 ГБ (2 x 500 ГБ), встроенный контроллер RAID
- RAID5, 1 TB (3 x 500 GB), встроенный контроллер RAID
- 1x 32 GB SSD спереди в заменяемом фрейме
- Оптические привода: DVD-ROM или DVD±/-R/RW
- Блок питания:
- Резервированный 100 ... 240 В AC, 50 ... 60 Гц
- Зависимый от страны кабель питания
- Установленные операцйионные систеемы:
- Windows XP Professional Multi-Language, 32-bit
- Windows 7 Ultimate Multi-Language, 32-bit
- Windows Server 2008 Standard Edition incl. 5 Client Multi-Language, 32-bit
- SIMATIC PC DiagMonitor1)
- SIMATIC PC/PG Image Creator 1)
1) Дпльнейшую информацию смотрите в разделе "Expansion components".

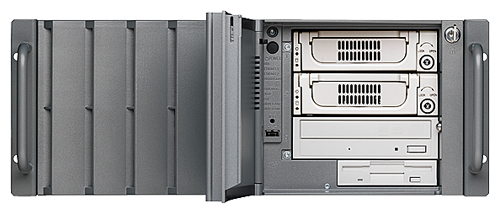

Вид спереди на SIMATIC Rack IPC847C, с открытой передней дверцей

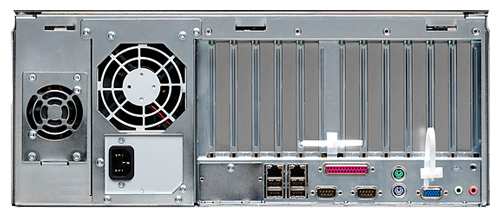

Вид сзади на SIMATIC IPC847C

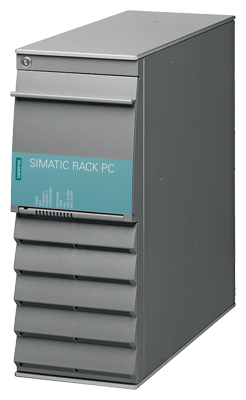

Набор Tower Kit для установки компьютера в вертикальном положении может быть заказан отдельно как аксессуар.
Смотрите "Ordering data for accessories".
