Блоки вспомогательных контактов
К контактору в базовом исполнении 3RT2 в зависимости от применения могут быть добавлены различные блоки вспомогательных контактов:
Контакторы типоразмеров S00, 3RT20 1.
Обозначение зажимов в соответствии с DIN EN 50012 или DIN EN 50005
Типоразмеры контакторов S00 имеют в базовом исполнении встроенный вспомогательный контакт (НО или НЗ).
Контактор типоразмера S00 с 4-х полюсным блоком вспомогательных контактов
Контактор с НО вспомогательным контактом, который может иметь винтовые, пружинные зажимы, а также зажимы для кольцевых кабельных наконечников, имеют идентификационный номер (дополнительное обозначение) 10E, и могут быть переоборудованы в контакторы с 2, 4 и 5 вспомогательными контактами в соответствии с DIN EN 50012 применением дополнительных контактных блоков. Идентификационные номера в соответствии с DIN EN 50012, например, 11E, применяются в отношении базовых устройств совместно с установленными на них вспомогательными контактами.
Все контакторы типоразмера S00 с одним вспомогательным контактом (идентификационные номера 10E или 01) и контакторы с 4-мя главными контактами могут быть расширен до контакторов с 3 или 5 вспомогательными контактами с использованием блоков вспомогательных контактов с идентификационными номерами от 40 до 02 (если контактор с 4-мя главными контактами: 2 или 4 вспомогательных контакта) в соответствии с EN 50005.
Идентификационные номера блоков вспомогательных контактов распространяются только на присоединенные вспомогательные контакты.
Одно- или 2-х полюсные блоки вспомогательных контактов с подключением проводников сверху или снизу позволяют легко и удобно выполнить подключение проводов. Эти блоки вспомогательных контактов производятся только с винтовыми зажимами.
Если место установки контакторов ограничено по глубине, двухполюсный блок вспомогательных контактов (с винтовыми или пружинными зажимами, а также зажимами для кольцевых кабельных наконечников) может быть установлен на боковой стороне контактора справа или слева.
Блоки вспомогательных контактов 3RH29 1.-1NF.. совместимые с цепями электроники для контакторов типоразмеров S00 включают 2 закрытых контакта. Они особенно пригодны для коммутации малых напряжений и токов (контакты с твердым золочением) и для работы в запыленной атмосфере. НЗ вспомогательные контакты не являются зеркальными контактами.
Все вышеупомянутые варианты вспомогательных выключателей могут быть защелкнуты на фронтальной поверхности контакторов. Все фронтальные блоки вспомогательных выключателей имеют защелку, расположенную в центре и предназначенную для отсоединения блока вспомогательных контактов от контактора.

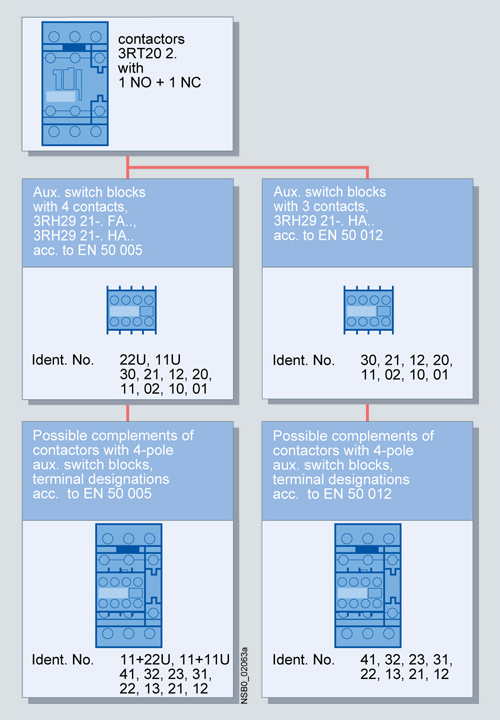

Контакторы типоразмера S0, 3RT20 2.
Обозначение зажимов в соответствии с EN 50005 или EN 50012.
Контакторы типоразмера S0 имеют 2 встроенных вспомогательных контакта (1 НО и 1НЗ).
Разнообразный диапазон боков вспомогательных выключателей доступен для различных применений.
Один 4-х полюсный блок вспомогательных контактов (с винтовыми, пружинными зажимами или зажимами для кольцевых кабельных наконечников) может быть защелкнут на фронтальной поверхности контактора. Когда контактор включается, сначала размыкается НЗ контакт, а затем замыкается НО контакт.
Имеются также 1- или 2-х полюсные блоки (с винтовыми зажимами) для подключения проводников сверху или снизу в исполнении quad-блока (фидер вспомогательных выключателей).
Если пространство для установки контакторов ограничено по глубине, можно использовать 2-х полюсные боковые блоки вспомогательных выключателей (зажимы винтовые, пружинные и для кольцевых кабельных наконечников) устанавливаемые с правой или с левой стороны контактора.
Вспомогательные контактные блоки, установленные на фронтальной поверхности контактора, могут быть демонтированы с помощью рычажка, установленного посередине блока; боковые контактные блоки удаляются простым нажатием на рифленые поверхности.
Обозначение зажимов отдельных блоков вспомогательных контактов соответствует EN 50005 или EN 50012, которые относятся к контактору, укомплектованному блоком вспомогательных контактов 2 НО + 2 НЗ, соответствующему EN 50012.
Боковые блоки вспомогательных контактов согласно EN 50012 могут быть использованы только при отсутствии 4-х полюсных фронтальных блоков вспомогательных выключателей. 2 вспомогательных контакта 1НО + 1НЗ всегда интегрированы в базовое устройство, установка бокового блока согласно EN 50012 допускается только на правой стороне устройства.
Фронтальные 1-но или 2-полюсные блоки вспомогательных контактов с подключением проводников снизу или сверху имеют фиксированное расположение идентификаторов. Эти блоки вспомогательных контактов поставляются только с винтовыми зажимами.
Если применяются 4-pole и совместимые с полупроводниками блоки вспомогательных контактов, расположение идентификаторов на базовом устройстве необходимо отменить.
Два капсулированных и 2 стандартных контакта доступны для установки с 3RH29 11-.NF11 совместимых с полупроводниками блока вспомогательных контактов, которые могут быть установлены на фронтальной поверхности. Боковой 3RH29 21-2DE11 совместимый с электронными устройствами блок вспомогательных контактов содержит 2 капсулированных контакта (1 НО + 1 НЗ). Капсулированные контакты предназначены для коммутации малых напряжений и токов (контакты с твердым золочением) и для работы в запыленной атмосфере. НЗ вспомогательные контакты не являются зеркальными контактами.
Максимально возможна установка 4-х вспомогательных контактов; блоки вспомогательных контактов могут применяться в любом исплнении.
Для 4-х полюсных контакторов см. 3RT23 и 3RT25.
