Функциональные модули SIRIUS для IO-Link позволяют собирать пускатели, реверсивные, нереверсивные контакторныне сборки и сборки звезда-треугольник без каких-либо дополнительных, сложных компонентов для соединения. Они включают в себя основные функции управления, необходимые для привода, например, выдержки времени и блокировки. Электрическое и механическое соединение контакторов осуществляется защелкиванием и блокировкой. Без схем защиты отдельных контакторов можно полностью обойтись, обратная связь осуществляется контактами контактора с помощью датчиков Холла, который обеспечивает надежную обратную связь о коммутационном состоянии даже в очень пыльных условиях. Пускатели подключаются к системе управления более высокого уровня через IO-Link, с возможностью подключения до четырех пускателей как группы на один порт мастера IO-Link.
С помощью этого типа подключения к системе управления сохраняется максимум проводникового материала. Передаются следующие основные сигналы:
- Наличие фидера в ответ на запрос от защиты пускателя двигателя
- Работа пускателя
- Обратная связь о коммутационном состоянии пускателя

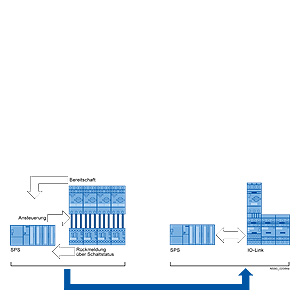

Передача сигналов через IO-Link
Запроса от защиты пускателя не происходит через аддитивные проводки между вспомогательным выключателем и модулем, а с помощью напряжения запроса на входе контактора.
Это требует контакторов специального исполнения с коммуникационным интерфейсом (см. Power contactors for switching motors(Контакторы для коммутации двигателей)).

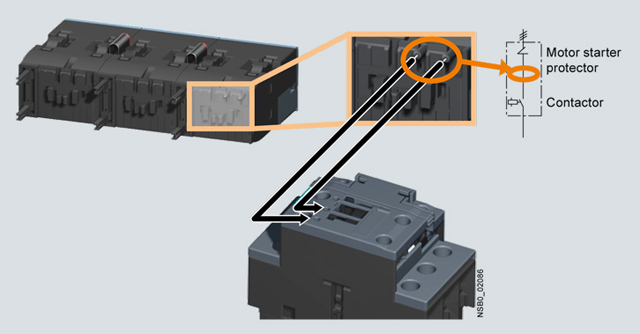

Наличие сигнала через напряжение pick-off
В группу до четырех пускателей можно подключить до 16 стартеров на один мастер ET200S. Все сигналы отдельных элементов управления доступны непосредственно в процессе отображения входов только через 3 отдельных провода на группу пускателей. Если потенциал мастера ET200S такой же, что и управления, возможно дальнейшее сокращение количества проводников путем обеспечения напряжения питания цепей управления контакторов перемыканием соответствующих проводов коммуникации.

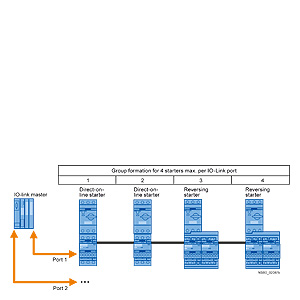

Формирование группы с IO-Link
В случае неисправности соответствующие сигналы ошибки также передаются непосредственно в PLC в ациклическом режиме. Это дополнение к передаче сигналов о коммутации и сигналов состояния. Возможные сигналы об ошибке:
- Неисправность устройства
- Отсутствие напряжения силовой цепи (срабатывание защиты при пуске двигателя)
- Отсутствие напряжения цепей управления
- Достижение предельного положения справа / слева
- Режим ручного управления
- Неисправность процесса отображения
Эта простая интеграция пускателей в концепцию TIA ни в коем случае не ограничивает гибкости. Например, все функциональные модули имеют специальные терминалы для организации прямого локального отключения. К этим терминалам, например, могут быть подключены позиционные выключатели. Питание катушки контактора прерывается непосредственно, а не через PLC. Эти зажимы при поставке замкнуты.
Режим местного ручного управления полной группы пускателей осуществляется с использованием ручного устройства. Оно легко подключается к последнему пускателю и может быть, если необходимо, встроено в переднюю панель шкафа управления. Это дает значительные преимущества особенно при вводе в эксплуатацию
