Семейство SIMATIC S7-1200 объединяет в своем составе:
- Несколько типов центральных процессоров различной производительности с модификациями для питания постоянным или переменным током.
- Сигнальные платы (аналоговые и дискретные) для установки в модули центральных процессоров и расширения их системы ввода-вывода без увеличения монтажного объема контроллера.
- Сигнальные модули для ввода и вывода дискретных и аналоговых сигналов.
- Коммуникационные модули для обмена данными через последовательные каналы связи, промышленные сети PROFIBUS и AS-Interface, а также через GSM/ GPRS.
- 4-канальный коммутатор Ethernet для построения различных сетевых структур.
- Стабилизированный блок питания PS 1207 с входным напряжением ~115/230 В и выходным напряжением =24 В.
Конструктивные особенности
- Прочный компактный пластиковый корпус.
- Удобный доступ к элементам управления и соединительным устройствам, закрытым защитными дверцами.
- Съемные соединительные терминальные блоки в модулях центральных процессоров и всех типах сигнальных модулей.
Особенности прибора
- Международные стандарты:
SIMATIC S7-1200 соответствует требованиям стандартов VDE, UL, CSA и FM (класс I, категория 2; опасные зоны групп A, B, C и D, T4A). Система управления качеством продукции сертифицирована по ISO 9001.
Связь
SIMATIC S7-1200 способен поддерживать различные коммуникационные механизмы:
- Встроенный интерфейс PROFINET.
- Последовательные (точка к точке) соединения через коммуникационные модули.
Интерфейс PROFINET
Встроенный интерфейс PROFINET позволяет выполнять обмен данными с:
- программатором,
- приборами человеко-машинного интерфейса,
- другими контроллерами SIMATIC.
Поддерживаемые протоколы обмена данными:
- TCP/IP,
- ISO-на-TCP,
- S7 функции связи.
Подключаемая аппаратура:
- Программтор Field PG и компьютеры через стандартный кабель категории 5.

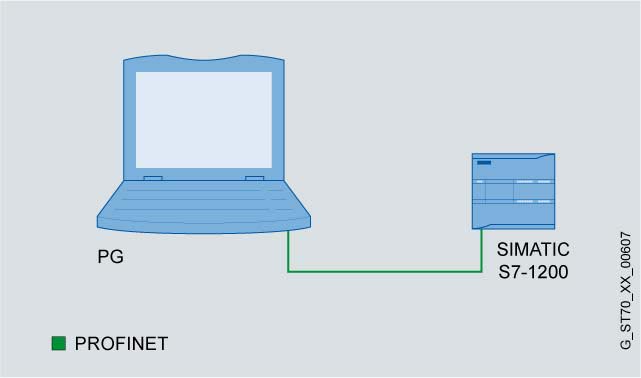

Соединение между программатором и центральным процессором контроллера SIMATIC S7-1200
- Панели операторов SIMATIC базовой линии

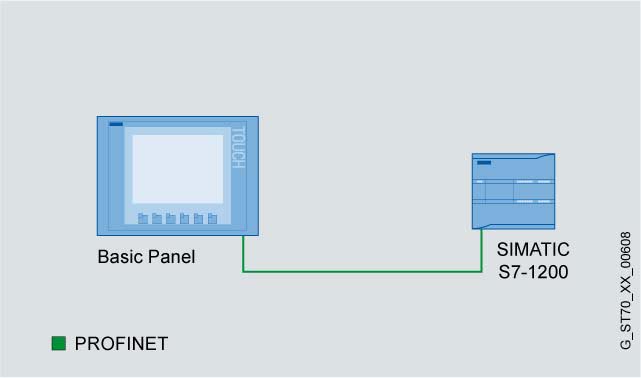

Соединение между панелью оператора базовой линии и центральным процессором контроллера SIMATIC S7-1200
- Другие контроллеры SIMATIC S7-1200.
Соединение нескольких приборов через коммутатор Ethernet CSM 1277
Свободно программируемый интерфейс PtP (Point-to-Point - точка к точке)
Коммуникационные модули контроллера позволяют устанавливать PtP соединения. Для этой цели могут использоваться последовательные интерфейсы RS232 или RS485. Обмен данными осуществляется через "свободно программируемый порт" центрального процессора с использованием определяемого пользователем коммуникационного протокола (например, протокола ASCII, USS или MODBUS).
Через коммуникационные модули к программируемому контроллеру S7-1200 могут подключаться любые устройства, оснащенные последовательным интерфейсом. Например, приводы, принтеры, сканнеры, модемы и т.д.
PtP соединения через модули CM 1241 в режиме свободно программируемого порта
