Семейство SIMATIC S7-1200 объединяет в своем составе:

• Несколько типов центральных процессоров различной производительности с модификациями для питания постоянным или переменным током.
• Сигнальные платы (аналоговые и дискретные) для установки в модули центральных процессоров и расширения их системы ввода-вывода без увеличения монтажного объема контроллера.
• Сигнальные модули для ввода и вывода дискретных и аналоговых сигналов.
• Коммуникационные модули для обмена данными через последовательные каналы связи, промышленные сети PROFIBUS и AS-Interface, а также через GSM/ GPRS.
• 4-канальный коммутатор Ethernet для построения различных сетевых структур.
• Стабилизированный блок питания PS 1207 с входным напряжением ~115/230 В и выходным напряжением =24 В.

Конструктивные особенности

• Прочный компактный пластиковый корпус.
• Удобный доступ к элементам управления и соединительным устройствам, закрытым защитными дверцами.
• Съемные соединительные терминальные блоки в модулях центральных процессоров и всех типах сигнальных модулей.

Особенности прибора

• Международные стандарты:
  SIMATIC S7-1200 соответствует требованиям стандартов VDE, UL, CSA и FM (класс I, категория 2; опасные зоны групп A, B, C и D, T4A). Система управления качеством продукции сертифицирована по ISO 9001.

Связь

SIMATIC S7-1200 способен поддерживать различные коммуникационные механизмы:

• Встроенный интерфейс PROFINET.
• Последовательные (точка к точке) соединения через коммуникационные модули.

Интерфейс PROFINET

Встроенный интерфейс PROFINET позволяет выполнять обмен данными с:

• программатором,
• приборами человеко-машинного интерфейса,
• другими контроллерами SIMATIC.

Поддерживаемые протоколы обмена данными:

• TCP/IP,
• ISO-на-TCP,
• S7 функции связи.

Подключаемая аппаратура:

• Программтор Field PG и компьютеры через стандартный кабель категории 5.


Соединение между программатором и центральным процессором контроллера SIMATIC S7-1200

• Панели операторов SIMATIC базовой линии

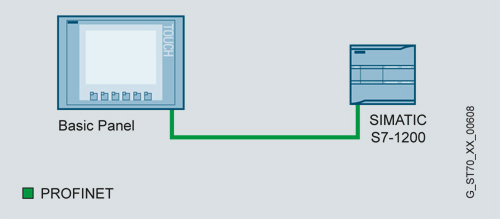

Соединение между панелью оператора базовой линии и центральным процессором контроллера SIMATIC S7-1200

• Другие контроллеры SIMATIC S7-1200.

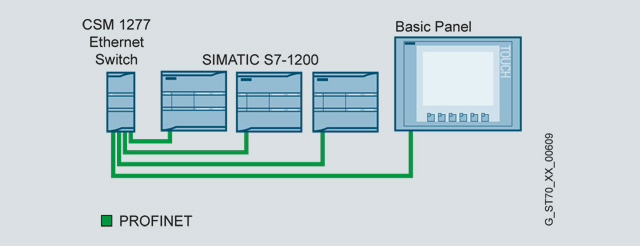

Соединение нескольких приборов через коммутатор Ethernet CSM 1277

Свободно программируемый интерфейс PtP (Point-to-Point - точка к точке)

Коммуникационные модули контроллера позволяют устанавливать PtP соединения. Для этой цели могут использоваться последовательные интерфейсы RS232 или RS485. Обмен данными осуществляется через "свободно программируемый порт" центрального процессора с использованием определяемого пользователем коммуникационного протокола (например, протокола ASCII, USS или MODBUS).

Через коммуникационные модули к программируемому контроллеру S7-1200 могут подключаться любые устройства, оснащенные последовательным интерфейсом. Например, приводы, принтеры, сканнеры, модемы и т.д.

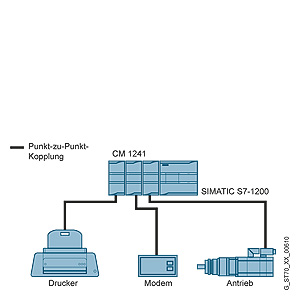

PtP соединения через модули CM 1241 в режиме свободно программируемого порта
