Преобразователи SINAMICS G130 формат шасси

Электрические данные

Диапазоны напряжения сети и мощности

  • 380 ... 480 V 3 AC, ±10 % (-15 % < 1 min) 110 ... 560 kW
  • 500 ... 600 V 3 AC, ±10 % (-15 % < 1 min) 110 ... 560 kW
  • 660 ... 690 V 3 AC, ±10 % (-15 % < 1 min) 75 ... 800 kW

Системы питания

TN/TT питание сети или изолированная схема подключения (IT питание сети)

Частота сети

47 ... 63 Hz

Частота на выходе

0 ... 300 Hz

Коэффициент мощности



    • Основной режим

> 0.98

    • Суммарный

0.93 ... 0.96

Частота преобразователя

> 98 %

Метод управления

Векторное с или без датчика или V/f управление

Фиксированные скорости

15 фиксированных скоростей плюс 1 минимальная скорость, задаваемые (iустановки неиспраностей, 3 фиксированные уставки плюс 1 минимальная скорость выбираются через клеммную панель/PROFIBUS)

Пропускаемые значения скоростей

4, программируемые

Разрешение уставок

0.001 rpm цифра

12 бит аналог

Операции торможения

С помощью дополнительных модулей торможения и тормозных резистров.

Механические даные

Степень защиты

IP00 или IP20 в зависимости от типа

Класс защиты

в соответствии с  EN 61800-5-1

Способ охлаждения

Принудительное воздушное охлаждение AF в соотвтетствии EN 60146

Уровен звукового давления LpA (1 m)

≤ 73 dB при 50 Гц частоты сети

Защита от шока

BGV A3

Соответствие стандартам

Стандарты

EN 61800-5-1

EN 60146‑1, EN 61800‑2, EN 61800‑3, EN 60204‑1, EN 60529 1)

CE маркировка

В соответствии с EMC директива No. 2004/108/EC и низковольтная директива No. 2006/95/EC

EMC соответствие

Преобразователь SINAMICS G130  не предназначен для прямого подключения в общественную сеть.  ("Первая среда"). Соответствие EMC удовлетворяет стандарт продукта EMC для частотно регулируемых приводов  EN 61800-3, "втораяя среда" (промышленные сети).Оборудование может вызвать электромагнитные помехи, если оно подключено к общей сети. Если приняты дополнительные меры, оно так же может работать в "первой среде"

Разрешения

cULus (ДокументNo. E192450)







Хранение

Транспортировка

Работа

Условия окружающей среды

Температура окружающей среды

-25 ... +55 °C

‑25 ... +70 °C

от -40 °C  в теченииf 24 часов

0 ...  +40 °C

до+50 °C see derating data

Относительная влажность 1)
(без конденсации)

5 ... 95 %

5 ... 95 %
at 40 °C

5 ... 95 %



В соответствии 1K4 to EN 60721-3-1

В соответсвии 2K3 to EN 60721-3-2

В соответсвии 3K3 to EN 60721-3-3

Окужающая среда/вредные химические субстанции 1)

Class 1C2 to EN 60721-3-1

Class 2C2 to EN 60721-3-2

Class 3C2 to EN 60721-3-3

Органическое/биологическое влияние 1)

Class 1B1 to EN 60721-3-1

Class 2B1 to EN 60721-3-2

Class 3B1 to EN 60721-3-3

Высота установки

до 2000 м над уронем моря без понижения номинала, > 2000 м с понижением номинала

Сопротивление деформации

Вибрационная нагрузка 1)

    • Отклонение

1.5 мм при 5 ... 9 Гц

3.1 мм при 5 ... 9 Гц

0.075 мм при 10 ... 58 Гц

    • Разбег

5 m/s2 при > 9 ... 200 Гц

10 m/s2 при> 9 ... 200 Гц

10 m/s2 при> 58 ... 200 Гц



В соответствии 1M2 to EN 60721-3-1

В соответствии 2M2 to EN 60721-3-2

Динамическая нагрузка1)

    • Разбег

40 m/s2 при 22 ms

100 m/s2 при 11 ms

100 m/s2 при11 ms



В соответствии 1M2 to EN 60721-3-1

В соответствии 2M2 to EN 60721-3-2

В соответствии 3M4 to EN 60721-3-3


Отклонение от определенных классов выделяется поджеркиванием

1) Указанные стандарты EN применены по европейской версии международных стандартов IEC с аналогичными кодами.



Данные по снижению характеристик

Компенсация снижения характеристик тока как функция  высоты установки/ температуры окружающей среды

Если блоки шасси SINAMICS G130  работают на высоте установки  > 2000 м  над уровнем моря, факторы, касающиеся  уменьшения максимально возможного выходного тока, должны быть приняты во внимание. Они отражены ы нижеследующей таблице. Должно быть обеспечено соответствие воздушного потока значению, указанному в таблице. Данные значения уже включают разрешенную коррекцию для высоты установки и температуры окружающей среды.



Высота установки над уровнем моря

м

Снижение тока при температуре окружающей среды



20 °C

25 °C

30 °C

35 °C

40 °C

45 °C

50 °C

0-2000

100 %

100 %

100 %

100 %

100 %

95.0 %

87.0 %

2001-2500

100 %

100 %

100 %

100 %

96.3 %

91.4 %

83.7 %

2501-3000

100 %

100 %

100 %

96.2 %

92.5 %

87.9 %

80.5 %

3001-3500

100 %

100 %

96.7 %

92.3 %

88.8 %

84.3 %

77.3 %

3501-4000

100 %

97.8 %

92.7 %

88.4 %

85.0 %

80.8 %

74.0 %


Снижение тока, как функция температуры окружающей среды (температура входящего воздуха) и высоты установки



Снижение характеристик напряжения как функции высоты установки

В дополнение к сснижению характеристик тока , снижение напряжения должно быть рассмотрено в соответствии с нижеследующей таблицей  по высоте установки 2000 m над уровнем моря



Высота инсталяции над уровнем моря

Снижение характеристи для номинального входного напряжения

м

380 В

400 В

420 В

440 В

460 В

480 В

500 В

525 В

550 В

575 В

600 В

660 В

690 В

0-2000

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

2001-2250

100 %

100 %

100 %

100 %

100 %

96 %

100 %

100 %

100 %

100 %

100 %

100 %

96 %

2251-2500

100 %

100 %

100 %

100 %

98 %

94 %

100 %

100 %

100 %

100 %

100 %

98 %

94 %

2501-2750

100 %

100 %

100 %

98 %

94 %

90 %

100 %

100 %

100 %

100 %

100 %

95 %

90 %

2751-3000

100 %

100 %

100 %

95 %

91 %

88 %

100 %

100 %

100 %

100 %

100 %

92 %

88 %

3001-3250

100 %

100 %

97 %

93 %

89 %

85 %

100 %

100 %

100 %

100 %

98 %

89 %

85 %

3251-3500

100 %

98 %

93 %

89 %

85 %

82 %

100 %

100 %

100 %

98 %

95 %

85 %

82 %

3501-3750

100 %

95 %

91 %

87 %

83 %

79 %

100 %

100 %

98 %

95 %

91 %

3751-4000

96 %

92 %

87 %

83 %

80 %

76 %

100 %

100 %

95 %

91 %

87 %


Снижение напряжения как функция высоты установки



Снижение допустимого тока  в зависимости от частоты пульсации

Для снижения шума двигателя  и для увеличения выходной частоты, частота пульсации может быть увеличена по сравнению с заводскими уставками. При увеличении частоты пульсации фактор снижения характеристик должен быть учтен. Этот фактор должен соответсвовать току , указанному в технической документациях.

Заказной No.
6SL3310-…

Мощность
[кВт]

Выходной ток при 2 кГц [A]

Фактор понижения мощности при 4 кГц

380 ... 480 В 3 AC

1GE32-1AA0

110

210

82 %

1GE32-6AA0

132

260

83 %

1GE33-1AA0

160

310

88 %

1GE33-8AA0

200

380

87 %

1GE35-0AA0

250

490

78 %




Заказной No.
6SL3310-…

Мощность [кВт]

Выходной ток при 1.25 кГц [A]

Фактор понижения характеристик при 2.5 кГц

380 ... 480 В 3 AC

1GE36-1AA0

315

605

72 %

1GE37-5AA0

400

745

72 %

1GE38-4AA0

450

840

79 %

1GE41-0AA0

560

985

87 %

500 ... 600 В 3 AC

1GF31-8AA0

110

175

87 %

1GF32-2AA0

132

215

87 %

1GF32-6AA0

160

260

88 %

1GF33-3AA0

200

330

82 %

1GF34-1AA0

250

410

82 %

1GF34-7AA0

315

465

87 %

1GF35-8AA0

400

575

85 %

1GF37-4AA0

500

735

79 %

1GF38-1AA0

560

810

72 %

660 ... 690 В 3 AC

1GH28-5AA0

75

85

89 %

1GH31-0AA0

90

100

88 %

1GH31-2AA0

110

120

88 %

1GH31-5AA0

132

150

84 %

1GH31-8AA0

160

175

87 %

1GH32-2AA0

200

215

87 %

1GH32-6AA0

250

260

88 %

1GH33-3AA0

315

330

82 %

1GH34-1AA0

400

410

82 %

1GH34-7AA0

450

465

87 %

1GH35-8AA0

560

575

85 %

1GH37-4AA0

710

735

79 %

1GH38-1AA0

800

810

72 %


Коэффициент снижения выходного тока в зависимости от частоты пульсации для модулей с номинальной частотой пульсации 1.25 кГц



Перегрузочная способность

Преобразователь SINAMICS G130 оснащен перегрузочным резервом, например,  для обеспечения пусковых моментов. При наличии больших скачкообразных нагрузок, это должно быть учтено. В приводах с перегрузками, ток основной нагрузки должен быть использован в качестве основы для требующейся нагрузки.

Критерием перегрузки является работа привода с током базовой нагрузки до и после перегрузки, продолжительность действия нагрузки, предполагается здесь равной 300 сек

Ток базовой нагрузки IL для небольшой перегрузки основывается на рабочем цикле 110 % для 60 сек  или150 % для  10сек.

Ток базовой нагрузки IH для высокой перегрузки основываются на рабочем цикле 150% для 60 сек или 160% для 10 сек.



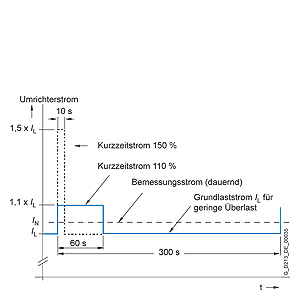

Низкая перегрузка

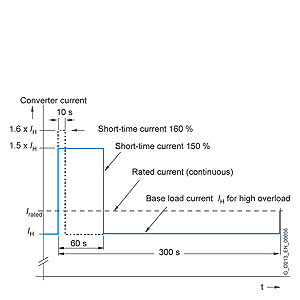

Высокая перегрузка



Указания по EMC

Электромагнитная совместимость описывает - в соответствии с директивой  EMC  - способность устройства работать удовлетворительно в электромагнитной среде, не вызывая электромагнитного влияния , которое неприемлимо для других приборов , находящихся в этой среде. Чтобы гарантировать , что директивы EMC рассмотрены, приборы должны продемонстрировать высокую помехоустойчивость, а также производимое влияние должно быть ограничено до допустимой величины .

Требования по  EMC для  "Приводов с регулируемой скоростью" описаны в стандарте по продукту EN 61800-3. Приводы с регулируемой скоростью (или силовые приводные системы PDS) состоят из преобразователя и электромотора включая кабели. Приводная машина не является частью приводной системой. EN 61800-3 описывает различные ограничения, зависящие от места установки системы привода, относящиеся к первой и второй среде.

Первая среда включает в себя жилые помещения и места, где система привода подключается к низовольтной сети без промежуточного трансформатора.

Вторая среда является территорией, находящейся за пределами жилой зоны. В основном это промышленная зона, которая запитана от высоковольтной сети через трансформатор.

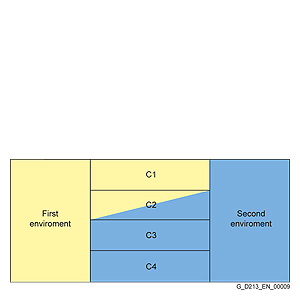

Четыре различных категории описаны в  EN 61800-3 в зависимости от положения и питания привода.

Категория C1:Система приводов для номинальных напряжений < 1000 В для неограниченного использования в первой среде.

Категория C2:Стационарная система приводов для номинальных напряжений < 1000 В для использования во второй среде . Использование в первой среде возможно  привод инсталирован и используется квалифицированным персоналом. Информация об инсталляции и предупреждения, предоставляемые производителем, должны быть прочитаны.

Категория C3: Системы приводов для номинальной мощности < 1000 В для эксклюзивного использования во второй среде.

Категория C4: Системы приводов для номинальных напряжений  % 1000 В или для номинального тока % 400 A для использования во второй среде.



Преобразователь SINAMICS G130 является практически единственным преобразователем, который может быть использован во второй среде (категория C3 и C4).

Для ограничения влияния , преобразователь SINAMICS G130 оснащен с подавляющим фильтром  RFI категории С3 . Это значит, что они удовлетворяют требованиям  при промышленном применении. Опционально предлагаются сетевые фильтры возможны для первой среды   (Категория C2).

Преобразователь SINAMICS G130 удовлетворяет требованиям по помехоустойчивости описанным в EN 61800-3  для второй среды и, следовательно,  для первой среды тоже.

Информация об инсталляции и предупреждения, предоставляемые производителем, должны быть прочитаны.
.























































Каталог оборудования 2013
