Область применения

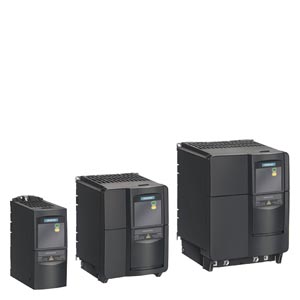

Преобразователь MICROMASTER 420 предназначены для регулирования скорости вращения стандартных приводов.
Более всего он подходит для использования с насосами, вентиляторами и на конвейерах.
Преобразователь отличается высокой производительностью и комфортабельным использованием.
Большой диапазон сетевого напряжения позволяет его использовать в любой части света.
Конструкция
MICROMASTER 420 имеет модульную конструкцию. Панель оператора и модуль PROFIBUS могут быть заменены без применения какого-либо инструмента.
Основные характеристики
- Простой ввод в эксплуатацию
- Особо гибкая конфигурация благодаря модульной конструкции
- Три встроенных, свободно параметрируемых цифровых входа
- Один аналоговый вход (0 В … 10 В), может по выбору быть использован в качестве 4-го цифрового входа
- Один аналоговый выход (0 мA … 20 мA)
- Один параметрируемый релейный выход (30 V DC/5 A, активная нагрузка, 250 V AC/2 A, индуктивная нагрузка)
- Бесшумная работа двигателя благодаря высокой частоте ШИМ
- Полная защита двигателя и преобразователя
Принадлежности (обзор)
- EMC фильтры класса A/B
- Дроссель коммутации сети
- Выходные дроссели
- Защитные кожухи
- BOP – базовый пульт управления ( для программирования преобразователя)
- AOP расширенный пульт управления
- PROFIBUS_DP модуль
- Монтажный комплект ПК - преобразователь
- Монтажный комплект для встройки панели управления в дверь шкафа
- ПК – программы запуска в среде Windows 95/98 и NT/2000.
Международные нормы
- MICROMASTER 420 соответствует нормам электромагнитной совместимости и правилам для низкого напряжения
- uL и cuL
- c-tick
Механические параметры
- Модульное исполнение
- Рабочая температура: от –10 °C до +50 °C
- Допускается установка в небольших шкафах или в ограниченном пространстве
- Простое подключение сетевых кабелей и кабелей двигателей для оптимальной монтажной совместимости
- Съемная панель управления
- Управляющая клеммная колодка без винтов
Силовые параметры
- Новейшая технология IGBT
- Цифровое микропроцессорное управление
- Прямое управление потоком двигателя (FCC) для улучшения динамических характеристик и оптимального управления двигателем
- V/f управление, с параметрируем начальным напряжением
- V/f управление квадратичное
- Параметрируемая кривая зависимости V/f
- «подхват на ходу»
- Компенсация скольжения
- Автоматический повторный запуск при пропадании питания или нарушениях режима
- Встроенный PI регулятор
- Параметрируемое время разгона и торможения в пределах от 0 до 650 с
- Сглаживание кривой пуска
- Быстродействующее токоограничение (FCL) для безаварийной работы
- Быстродействующие цифровые входы
- Точный ввод заданного значения благодаря 10-битному аналоговому входу
- Комбинируемое торможение для контролируемого останова
- 4 частоты пропускания против резонанса
- Демонтируемый Y – конденсатор для использования в сети IT ( с изолированной нейтралью)
Защитные параметры
- Перегрузочная способность 150 % от расчетного выходного тока в течении 60 сек, каждые 5 мин.
- Защита от перенапряжения и пониженного напряжения
- Защита от перегрева преобразователя
- Защита двигателя с помощью подключения PTC терморезистора
- Защитное заземление
- Защита от короткого замыкания
- Тепловая защита по I2t
- Защита от блокировки двигателя
- Защита от опрокидывания
- Защита от изменения параметров
