Область применения

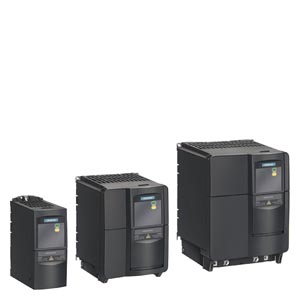

Преобразователь MICROMASTER 420 предназначены для регулирования скорости вращения стандартных приводов.

Более всего он подходит для использования с насосами, вентиляторами и на конвейерах.

Преобразователь отличается высокой производительностью и комфортабельным использованием.

Большой диапазон сетевого напряжения позволяет его использовать в любой части света.

Конструкция

MICROMASTER 420 имеет модульную конструкцию. Панель оператора и модуль PROFIBUS могут быть заменены без применения какого-либо инструмента.

Основные характеристики

• Простой ввод в эксплуатацию
• Особо гибкая конфигурация благодаря модульной конструкции
• Три встроенных, свободно параметрируемых цифровых входа
• Один аналоговый вход (0 В … 10 В), может по выбору быть использован в качестве 4-го цифрового входа
• Один аналоговый выход (0 мA … 20 мA)
• Один параметрируемый релейный выход (30 V DC/5 A, активная нагрузка, 250 V AC/2 A, индуктивная нагрузка)
• Бесшумная работа двигателя благодаря высокой частоте ШИМ
• Полная защита двигателя и преобразователя

Принадлежности (обзор)

• EMC фильтры класса A/B
• Дроссель коммутации сети
• Выходные дроссели
• Защитные кожухи
• BOP – базовый пульт управления ( для программирования преобразователя)
• AOP расширенный пульт управления
• PROFIBUS_DP модуль
• Монтажный комплект ПК - преобразователь
• Монтажный комплект для встройки панели управления в дверь шкафа
• ПК – программы запуска в среде Windows 95/98 и NT/2000.

Международные нормы

• MICROMASTER 420 соответствует нормам электромагнитной совместимости и правилам для низкого напряжения
• uL и cuL
• c-tick

Механические параметры

• Модульное исполнение
• Рабочая температура: от –10 °C до +50 °C
• Допускается установка в небольших шкафах или в ограниченном пространстве
• Простое подключение сетевых кабелей и кабелей двигателей для оптимальной монтажной совместимости
• Съемная панель управления
• Управляющая клеммная колодка без винтов

Силовые параметры

• Новейшая технология IGBT
• Цифровое микропроцессорное управление
• Прямое управление потоком двигателя (FCC) для улучшения динамических характеристик и оптимального управления двигателем
• V/f управление, с параметрируем начальным напряжением
• V/f управление квадратичное
• Параметрируемая кривая зависимости V/f
• «подхват на ходу»
• Компенсация скольжения
• Автоматический повторный запуск при пропадании питания или нарушениях режима
• Встроенный PI регулятор
• Параметрируемое время разгона и торможения в пределах от 0 до 650 с
• Сглаживание кривой пуска
• Быстродействующее токоограничение (FCL) для безаварийной работы
• Быстродействующие цифровые входы
• Точный ввод заданного значения благодаря 10-битному аналоговому входу
• Комбинируемое торможение для контролируемого останова
• 4 частоты пропускания против резонанса
• Демонтируемый Y – конденсатор для использования в сети IT ( с изолированной нейтралью)

Защитные параметры

• Перегрузочная способность 150 % от расчетного выходного тока в течении 60 сек, каждые 5 мин.
• Защита от перенапряжения и пониженного напряжения
• Защита от перегрева преобразователя
• Защита двигателя с помощью подключения PTC терморезистора
• Защитное заземление
• Защита от короткого замыкания
• Тепловая защита по I2t
•  Защита от блокировки двигателя
• Защита от опрокидывания
• Защита от изменения параметров
